Φ60mm Duży format 16K Liniowy obiektyw kamery skanującej

Jakość Φ60mm Duży format 16K Liniowy obiektyw kamery skanującej fabryka
Specyfikacja produktu
Miejsce pochodzenia: Chiny
Nazwa marki: Advance
Certyfikacja: ROHS\Reach
Numer modelu: L60F6040-M72
Minimalna ilość zamówienia: 1
Cena: $0.2~$100
Warunki płatności: T/T&L/C
Możliwość zaopatrzenia: 1000 tys./miesiąc
Szczegóły produktu
Podkreślić:

60 mm obiektyw

,

Soczewka z dużego formatu

,

Obiektyw aparatu ze skanowaniem liniowym 16K
Product Name: Obiektyw aparatu ze skanowaniem liniowym 16K
Focal Length: 60 mm
Resolution: 8K 7μm/16K 3,5μm
Lris: F4.0～F16
Filter Size: Konfigurowalny pierścień adaptera
Focus: 0,3 m～Inf.
Flange Length: 12mm
Mount Type: M72
Dimensions: Φ49×66mm
Operating Temp.: -20 ℃ ~ 60 ℃
Opis produktu
Φ60mm Duży format 16K Liniowy obiektyw kamery skanującej
W sprawieL60F6040-M72jest szczytowym poziomemΦ 60mm Duży format 16K Liniowy obiektyw kamery skanującejWykorzystując masywny krąg obrazu Φ60 mm, urządzenie to jest przeznaczone wyłącznie do wykonywania inspekcji powierzchni przemysłowych o bardzo wysokiej rozdzielczości na dużą skalę.obiektyw kamery do skanowania linii 16K dużego formatuJest on zaprojektowany tak, aby w pełni pokrywać najnowsze generacje czujników ultradługiej linii 8K 7μm i 16K 3,5μm.Φ 60mm wielkoformatowa soczewka kamery 16Kzapewnia solidną stabilność i wysoką transmisję optyczną wymaganą dla zaawansowanych sieci półprzewodnikowych, szklanych paneli i wielkoformatowych sieci ciągłego monitorowania sieci.
Specyfikacje techniczne
Model F30M1528M42 F30M2528M42 F30M3528M42 F30M5020M42 L60F6040-M72
Długość ogniskowa 15 mm 25 mm 35 mm 50 mm 60 mm
Wielkość obrazu Φ30 mm Φ30 mm Φ30 mm Φ30 mm Φ60 mm
Rozstrzygnięcie 4K 7μm/8K 3,5μm 4K 7μm/8K 3,5μm 4K 7μm/8K 3,5μm 4K 7μm/8K 3,5μm 8K 7μm/16K 3,5μm
Zakres współczynnika 0.001X~0.05X 0.001X~0.125X 0.001X~0.175X 0.001X~0.167X 0.001X~0.2X
RI > >80% > 72% > 83% >90% > 68%
Zakres pracy - Iris F2.8F22 F2.8F22 F2.8F22 F2.0F22 F4.0F16
Zakres pracy - koncentracja 0.3mInf. 0.2mInf. 0.2mInf. 0.3mInf. 0.3mInf.
Kontrola - Iris Podręcznik Podręcznik Podręcznik Podręcznik Podręcznik
Kontrola - koncentracja Podręcznik Podręcznik Podręcznik Podręcznik Podręcznik
Kąt pola 890,4° @Φ28.7
520,8° @Φ14.4		 590,7° @Φ28.7
32.1° @Φ14.4		 440,6° @Φ28.7
23.2° @Φ14.4		 22.0° @Φ28.7
10.0° @Φ14.4		 53.1° @Φ60
50.0° @Φ56
Zniekształcenie telewizji -0,1% -0,09% -0,08% -0,07% 00,2%
Długość płaszcza 12 mm 12 mm 12 mm 12 mm 12 mm
Rodzaj montażu M42/M58 M42/M58 M42/M58 M42/M58 M72
Wielkość filtra Dostosowywalny pierścień adaptera Dostosowywalny pierścień adaptera Dostosowywalny pierścień adaptera M43 P=0,75 mm M43 P=0,75 mm
Wymiary Φ55*83,5 mm Φ59*98,8 mm Φ55*86,7 mm Φ52*63,5 mm Φ49*66 mm
Waga 323.5g 476 g 350 g 290 g 314 g
Wykonująca temp. -20°C-60°C -20°C-60°C -20°C-60°C -20°C-60°C -20°C-60°C

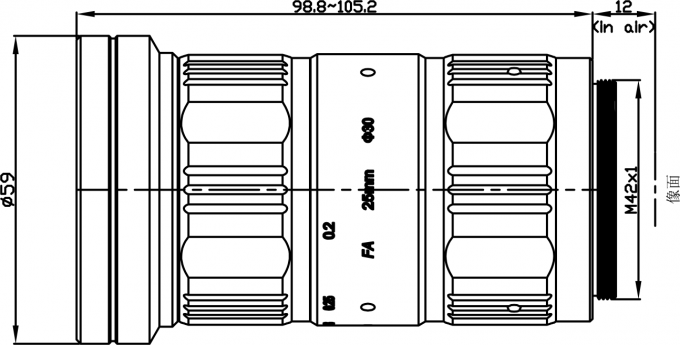

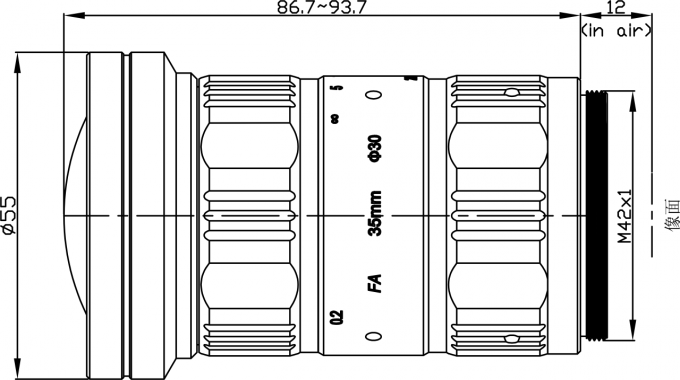

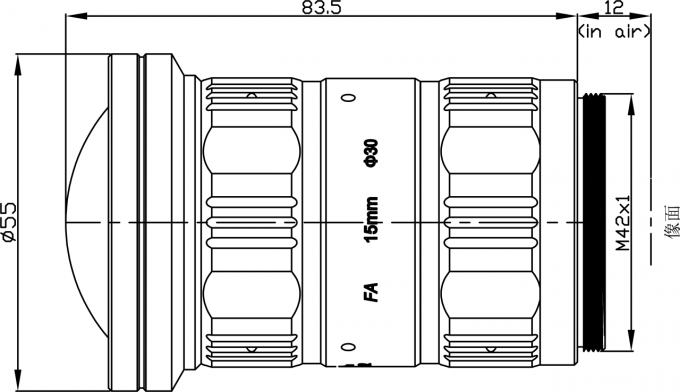

Φ60mm Large Format 16K Line Scan Camera Lens front view Φ60mm Large Format 16K Line Scan Camera Lens side view Φ60mm Large Format 16K Line Scan Camera Lens technical details
Kluczowe cechy
  • Masywny okrąg obrazu Φ60 mm:Zaprojektowany jako prawdziwyobiektyw kamery do skanowania linii 16K dużego formatu, całkowicie pokrywa ogromne długości czujników o wysokiej rozdzielczości bez zacienia kątów.
  • Moc rozdzielczości 16K:Zbudowany do wychwytywania anomalii na poziomie submikronowym, tenΦ 60mm wielkoformatowa soczewka kamery 16Kobsługuje ultra gęste piksele 3,5 μm.
  • Połączenie montażowe M72 do ciężkiego użytku:Wspornik M72 zapewnia zerowe nachylenie osi optycznej, doskonale zabezpieczając ciężkie, wielkoformatowe moduły kamer.
  • Inspekcja płyt półprzewodnikowych:Skanuje całe powierzchnie płyt półprzewodnikowych lub maski fotolitograficzne pod kątem wad nanowymiarowych i cząstek pyłu.
  • Inspekcja szkła OLED i FPD:Idealny do analizy dużych płaskich podłoże szklane pod kątem niespójności układu pikseli, wyrównania szkła i mikro zadrapań.
  • Wysokiej klasy folia miedziana i skanowanie folii oddzielającej baterie:Śledzi mikroskopijne punkcje lub nierównomierną grubość powłoki w procesach produkcji ultra szerokiej arkuszy.
Częste pytania
  • P: Dlaczego potrzebuję obiektywu Φ60mm 16K Line Scan zamiast standardowego obiektywu przemysłowego M42?
    Odpowiedź: Standardowe obiektywy M42 projektują tylko koło obrazu Φ30 mm. Jeśli spróbujesz zamontować je na kamerze 12K lub 16K, krawędzie będą czarne.Φ 60mm wielkoformatowa soczewka kamery 16Kzapewnia ogromną wartość Φ60 mm, zapewniając, że cała długość czujnika 16K 3,5 μm otrzymuje wysokiej jakości dane obrazowe.
  • P: Jaki jest mechaniczny interfejs tego dużego formatu soczewki 16K?
    Odpowiedź: Jest wyposażony w mocno sztywne mocowanie nici M72, zapewniające solidne, precyzyjne połączenie mechaniczne, aby zminimalizować zginanie w automatycznych liniach produkcyjnych.
  • P: Jaki jest optymalny zakres przysłony do utrzymania maksymalnej rozdzielczości?
    Odpowiedź: Podczas gdy obiektyw obejmuje od F4.0 do F16, najlepszy punkt dla maksymalnej wydajności ograniczonej dyfrakcją z czujnikiem 16K jest zazwyczaj między F4.0 a F5.6.
