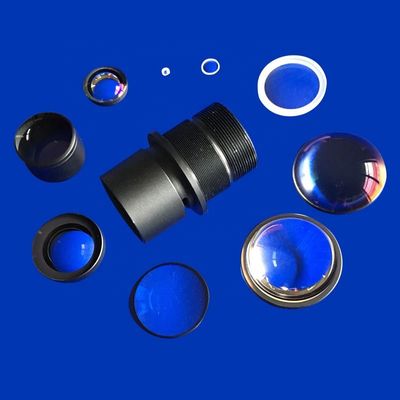

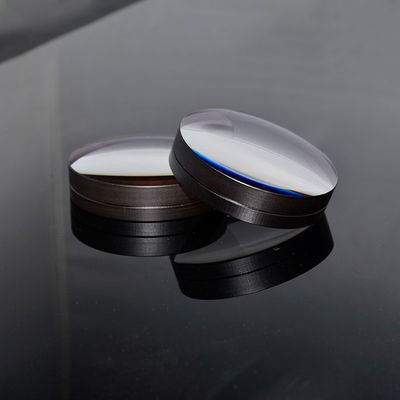

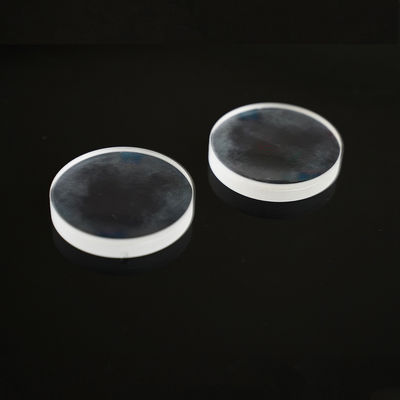

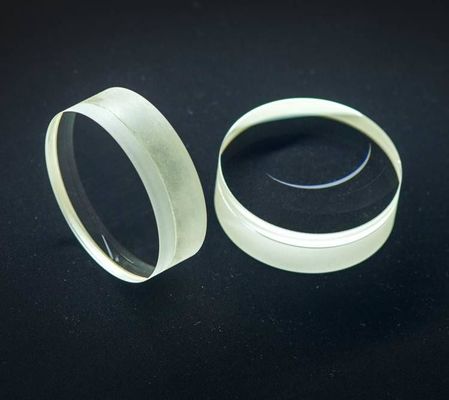

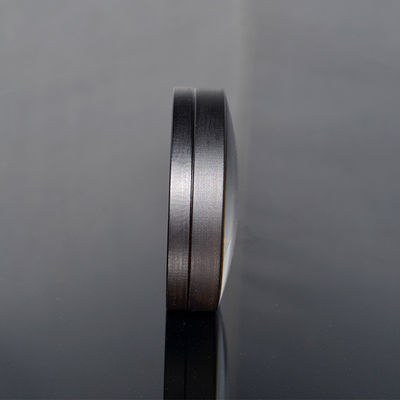

Niestandardowy obiektyw aparatu optycznego IR Kwarcowy szafirowy, germanowy obiektyw na podczerwień
Niestandardowy optyczny obiektyw aparatu IR
,niestandardowy obiektyw aparatu kwarcowego
,szafirowy germanowy obiektyw na podczerwień
TheNiestandardowy obiektyw optyczny na podczerwień Kwarcowy, szafirowy, germanowy obiektyw na podczerwieńto wysokowydajny element optyczny przeznaczony do zaawansowanych systemów obrazowania i wykrywania w podczerwieni. Zaprojektowany z myślą o precyzji i trwałości, ten niestandardowy obiektyw wykorzystuje specjalistyczne materiały — kwarc, szafir i german — aby zapewnić wyjątkową transmisję w różnych zakresach widma podczerwieni (IR).
Kwarc i szafir są zoptymalizowane do zastosowań w bliskiej podczerwieni (NIR), oferując wysoką przezroczystość, wytrzymałość mechaniczną i stabilność termiczną, podczas gdy german idealnie nadaje się do zastosowań w podczerwieni średniofalowej (MWIR) ze względu na wysoki współczynnik załamania światła i doskonałe właściwości transmisji podczerwieni.
Obiektyw ten został zaprojektowany, aby spełniać precyzyjne potrzeby obrazowania termowizyjnego, oprzyrządowania naukowego i przemysłowego wykrywania podczerwieni. Powłoki takie jak antyrefleksyjne (AR) lub szerokopasmowe powłoki IR zwiększają wydajność poprzez redukcję odbić powierzchniowych, poprawę wydajności transmisji i minimalizację zjawy. Dostosowanie umożliwia inżynierom optymalizację ogniskowych, średnic i geometrii soczewek w celu dopasowania do określonych układów czujników lub systemów optycznych, zapewniając maksymalną dokładność i czułość obrazowania w zastosowaniach związanych z detekcją podczerwieni.
| Parametr | Soczewka kwarcowa | Szafirowy obiektyw | Soczewka germańska |
|---|---|---|---|
| Tworzywo | Topiony kwarc | Szafir (Al₂O₃) | German (Ge) |
| Zakres długości fali | 0,7 µm - 3,5 µm | 0,8 µm - 5 µm | 2 µm - 14 µm |
| Średnica | 5 mm - 100 mm (możliwość dostosowania) | 5 mm - 100 mm (możliwość dostosowania) | 5 mm - 100 mm (możliwość dostosowania) |
| Ogniskowa | 10 mm - 500 mm | 10 mm - 500 mm | 10 mm - 500 mm |
| Jakość powierzchni | 40/20 | 20/10 | 40/20 |
| Powłoka | Antyrefleksyjny / Szerokopasmowy IR | Antyrefleksyjny / Szerokopasmowy IR | Antyrefleksyjny / Szerokopasmowy IR |
| Przenoszenie | >92% | >90% | >95% w podczerwieni |
| Temperatura pracy | -40°C do 200°C | -50°C do 200°C | -40°C do 120°C |
| Kształt | Plano-wypukły, menisk, niestandardowy | Plano-wypukły, menisk, niestandardowy | Plano-wypukły, menisk, niestandardowy |
| Aplikacja | Kamery IR, czujniki, systemy obrazowania | Kamery IR, czujniki, optyka przemysłowa | Kamery IR, termowizja, detekcja gazu |
Obiektyw ten został zaprojektowany do skupiania, kolimowania i kształtowania światła podczerwonego w kamerach i czujnikach, zapewniając wysoką precyzję obrazowania w zakresach widm NIR i MWIR.
Kwarc i szafir zapewniają doskonałą przezroczystość w zakresie fal bliskiej podczerwieni przy wysokiej stabilności mechanicznej i termicznej, podczas gdy german idealnie nadaje się do zastosowań w średniej podczerwieni ze względu na wysoki współczynnik załamania światła i silną transmisję podczerwieni.
Tak,Niestandardowy obiektyw optyczny na podczerwień Kwarcowy, szafirowy, germanowy obiektyw na podczerwieńmożna w pełni dostosować do konkretnych wymagań systemowych, w tym rozmiaru matrycy czujników, pola widzenia i ogniskowej.
Dostępne są powłoki antyrefleksyjne i szerokopasmowe powłoki IR, które maksymalizują transmisję, minimalizują odbicia i redukują zjawy optyczne w całym zakresie widma IR.
Są szeroko stosowane w przemysłowym monitorowaniu podczerwieni, obrazowaniu termowizyjnym, badaniach naukowych, zastosowaniach lotniczych i obronnych, obrazowaniu medycznym i systemach nadzoru w podczerwieni.
- Szerokie pokrycie widma IR:Kwarc i szafir obsługują bliską podczerwień, podczas gdy german pokrywa środkową podczerwień do wykrywania termicznego.
- Wysoka wydajność transmisji:Zoptymalizowane powłoki zmniejszają straty odbić i zwiększają przepustowość optyczną.
- Konfigurowalna konstrukcja optyczna:Ogniskowe, średnice i geometrię soczewek można dostosować do konkretnych czujników podczerwieni.
- Trwałe i stabilne termicznie:Szafir i kwarc zapewniają wysoką wytrzymałość mechaniczną i odporność termiczną, german zapewnia wysoką stabilność refrakcji w zastosowaniach średniej podczerwieni.
- Niska aberracja i zjawy:Wysoka precyzja wykonania zapewnia doskonałą wydajność obrazowania.
- Wszechstronny wybór materiałów:Inżynierowie mogą wybrać optymalny materiał soczewki w zależności od długości fali, warunków środowiskowych i wymagań systemowych.
- Kamery na podczerwień:Noktowizory, systemy nadzoru i systemy obrazowania bezpieczeństwa.
- Systemy termowizyjne:Zastosowania przemysłowe i lotnicze.
- Oprzyrządowanie naukowe:Spektroskopia, detekcja gazów i urządzenia do pomiaru podczerwieni.
- Wykrywanie przemysłowe:Bezkontaktowy pomiar temperatury i czujniki optyczne.
- Urządzenia medyczne:Obrazowanie IR w diagnostyce i monitorowaniu terapeutycznym.
- Przemysł lotniczy i obronny:Naprowadzanie rakiet, teledetekcja i monitorowanie środowiska.
-
