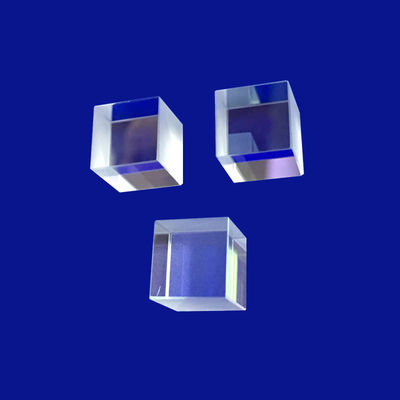

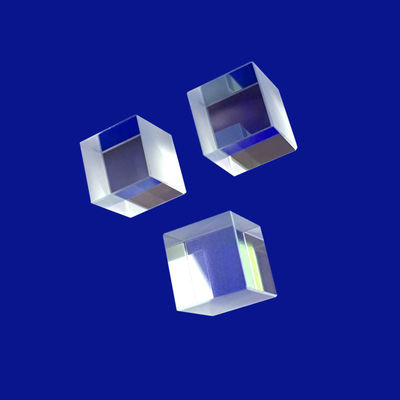

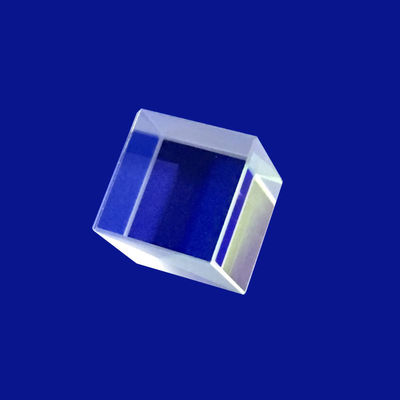

Sapphire Quartz 25x25x25mm Mini konstrukcja soczewki optycznej

Jakość Sapphire Quartz 25x25x25mm Mini konstrukcja soczewki optycznej fabryka
Jakość Sapphire Quartz 25x25x25mm Mini konstrukcja soczewki optycznej fabryka
Jakość Sapphire Quartz 25x25x25mm Mini konstrukcja soczewki optycznej fabryka
Jakość Sapphire Quartz 25x25x25mm Mini konstrukcja soczewki optycznej fabryka
Jakość Sapphire Quartz 25x25x25mm Mini konstrukcja soczewki optycznej fabryka
Specyfikacja produktu
Miejsce pochodzenia: Chiny
Nazwa marki: Advance
Certyfikacja: ROHS\Reach
Numer modelu: Jako Wymagania
Minimalna ilość zamówienia: 1
Cena: $0.2~$100
Warunki płatności: T/T&L/C
Możliwość zaopatrzenia: 1000 tys./miesiąc
Szczegóły produktu
Podkreślić:

25mm konstrukcja soczewki optycznej

,

mini konstrukcja soczewki optycznej

,

kwarcowy pryzmat ze szkła optycznego
Material: H-K9L, BK7/H-K9L / Szkło optyczne
Dimension Tolerance: +/-0,01 mm
Size: 25x25x25mm / Na zamówienie
Angle Tolerance: 3" ~ 2'
Application Area: Mini soczewka optyczna itp
Flatness: N=1~3
Shape: Kulisty
Focal Length Tolerance: +/- 1%
Operatingtemperature: -20 do 70 °C
Customized Support: OEM, ODM
Opis produktu
Szafirowa kwarcowa mini soczewka optyczna 25x25x25mm
W systemach laserowych dużej mocy i czujnikach pracujących w ekstremalnych warunkach tradycyjne związki szkła optycznego nieuchronnie zawodzą z powodu soczewkowania termicznego lub degradacji mechanicznej. NaszSzafirowa kwarcowa mini soczewka optyczna 25x25x25mmusługi zapewniają strategiczne rozwiązanie poprzez wykorzystanie dwóch najbardziej odpornych na świecie podłoży optycznych: monokryształuSzafir(Al₂O₃) i topionej krzemionki najwyższej jakościKwarc. Zaprojektowane w kompaktowej formieMini.25x25x25mmprofil sześcienny, komponenty te są dostosowane do indywidualnych potrzeb w celu zapewnienia wysokiej wydajnościKonstrukcja soczewki optycznejzastosowań, w tym kształtowania wiązki, toczenia laserowego i solidnej integracji okien ochronnych, gdzie wymagana jest wydajność w wysokich temperaturach i ekstremalna klarowność widma.
Podstawa inżynieryjna dla aMini.25x25x25mmSoczewka sześcienna opiera się na precyzyjnym dopasowaniu materiału.Szafirzapewnia ekstremalną twardość powierzchni (9 w skali Mohsa) i wyjątkową przewodność cieplną, dzięki czemu idealnie nadaje się do optyki skierowanej na zewnątrz, narażonej na ścieranie piaskiem, głębokości pod wysokim ciśnieniem lub intensywne ciepło. Jednocześnie nasza wysoka czystośćKwarckonfiguracje zapewniają bliską zera rozszerzalność cieplną i wyjątkowo wysoki próg uszkodzeń wywołanych laserem (LIDT), dzięki czemu po skonfigurowaniu jako wewnętrzneKonstrukcja soczewki optycznejkomponent, system obsługuje wielokilowatową przepustowość lasera bez zniekształceń przestrzennych wiązki lub ryzyka katastrofalnego pęknięcia optycznego.
Dane techniczne
Parametr techniczny Możliwości bazy szafirowej Możliwości bazy kwarcowej (topionej krzemionki).
Ramy produktu Szafirowa kwarcowa mini soczewka optyczna 25x25x25mm Szafirowa kwarcowa mini soczewka optyczna 25x25x25mm
Wymiary standardowe 25×25×25 mm (niestandardowe mikrotolerancje do ±0,01 mm) 25×25×25 mm (niestandardowe mikrotolerancje do ±0,01 mm)
Zasięg transmisji 0,17 μm - 5,5 μm (UV do średniej podczerwieni) 0,18 μm - 2,5 μm (głębokie UV do bliskiej podczerwieni)
Jakość powierzchni 20/10 do 10/5 Scratch-Dig (specyfikacja MIL) Kopanie metodą Scratch 10/5 do 5/2 (klasa laserowa o dużej mocy)
Płaskość czoła fali ≤ λ/10 @ 632,8 nm nad przezroczystą aperturą ≤ λ/20 @ 632,8 nm nad przezroczystą aperturą
Tolerancje kątowe ≤ 15 sekund łukowych prostopadłości ≤ 5 sekund łukowych do zastosowań metrologicznych
Przewodność cieplna 40 W/(m·K) @ 25°C (Doskonałe odprowadzanie ciepła) 1,38 W/(m·K) przy 25°C
Twardość materiału Twardość Knoopa ≈ 2000 HK (9 Mohsa) Twardość Knoopa ≈ 520 HK (7 Mohsa)
Uszkodzenie lasera (LIDT) ≥ 10 J/cm² (1064 nm, impuls 10 ns) ≥ 20 J/cm² (1064 nm, impuls 10 ns)
Przybory
BK7 lub inne szkło optyczne, kwarc, szafir, Ge, Si, ZnSe, CaF2 itp.
Długość
3 ~ 100 mm
Szerokość
3 ~ 100 mm
Wysokość
3 ~ 100 mm
Tolerancja długości
± 0,01 mm
Tolerancja szerokości
± 0,01 mm
Tolerancja wysokości
± 0,01 mm
Tolerancja kąta
3" ~ 2'
Nieprawidłowość
ΔN=0,1~0,5
Dokładność powierzchni
N=1~3
Jakość powierzchni
10/5 ~ 60/40
Powłoka
Na żądanie
Obszar zastosowań
Obrazowanie, oświetlenie, laser itp

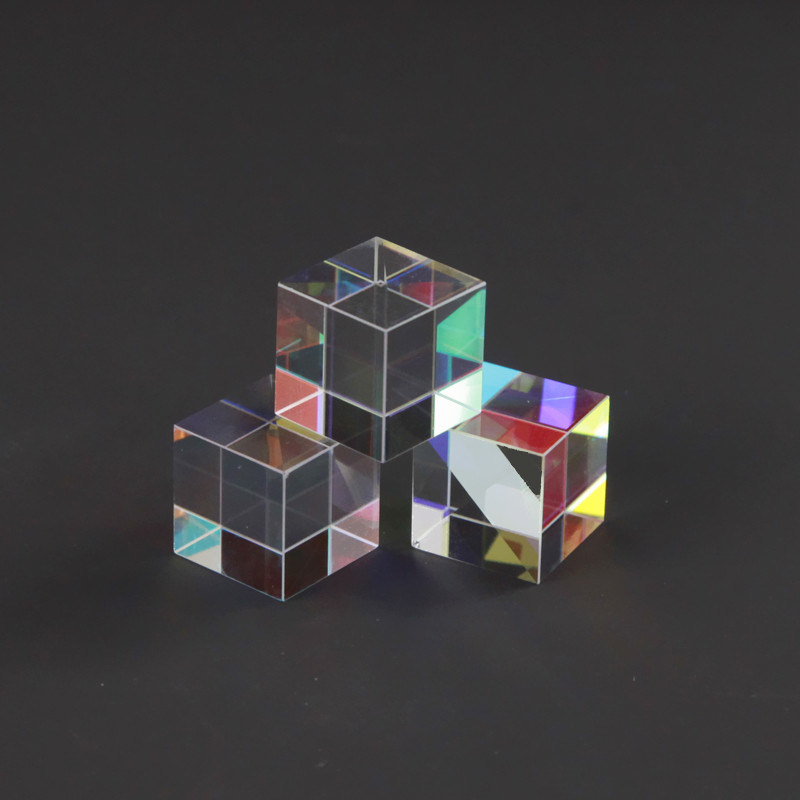

Galeria produktów
Sapphire Quartz Mini Optical Lens Design Precision optical lens components Optical lens manufacturing process Custom optical lens design High-precision optical elements Optical lens quality inspection BK7 Dichroic Optical Filter 4
Podstawowe pola integracji
  • Aerokosmiczne moduły elektrooptyczne (EO/IR):Lekkie, wytrzymałe kostki szafirowe wykorzystywane jako składane pryzmaty z przodu lub okna do kamer celowniczych i monitorujących w samolotach.
  • Przemysłowe systemy laserowe dużej mocy:Precyzyjne kostki kwarcowe zoptymalizowane pod kątem routingu, łączenia i konfiguracji filtrowania przestrzennego wiązki lasera światłowodowego 1064 nm.
  • Głębinowe podwodne okna obrazowania:Wytrzymałe soczewki sześcienne Mini 25x25x25 mm zaprojektowane tak, aby wytrzymywały ekstremalne ciśnienia hydrostatyczne przy jednoczesnym zachowaniu szerokokątnego pola widzenia.
  • Metrologia półprzewodników i kontrola płytek:Niestandardowe kwarcowe rozdzielacze pryzmowe stosowane w pomieszczeniach czystych do prowadzenia ścieżek światła w głębokim ultrafiolecie (DUV) na potrzeby analizy defektów płytek w skali nanometrowej.
Często zadawane pytania
P1: Jak wybrać podłoże szafirowe i kwarcowe dla mini bloku optycznego 25x25x25mm?
A:Wybór jest podyktowany głównym czynnikiem obciążającym system. Jeśli TwojeKonstrukcja soczewki optycznejwymaga ekstremalnej wytrzymałości konstrukcyjnej, odporności na zarysowania lub pracy w paśmie średniej podczerwieni (3,0 - 5,5 μm),Szafirjest obowiązkowy ze względu na twardość w skali Mohsa 9 i szeroką transmisję widmową. Jeśli jednak Twoje zastosowanie obejmuje wysokoenergetyczne lasery ultrafioletowe (UV) lub wymaga absolutnej geometrycznej stabilności wymiarowej przy lotnych wahaniach temperatury, syntetyczna krzemionka topionaKwarcjest preferowany ze względu na doskonały próg uszkodzenia lasera i wyjątkowo niski współczynnik rozszerzalności cieplnej.
P2: Jakie są główne wyzwania podczas obróbki mini kostki 25x25x25mm przy użyciu Sapphire?
A:Z powoduSzafiroweekstremalna twardość fizyczna, standardowe narzędzia do szlifowania diamentowego i polerowania optycznego szybko się zużywają, co utrudnia utrzymanie precyzyjnych kątów 90° i płaskich powierzchni. Aby rozwiązać ten problem, nasz zakład przetwórczy wykorzystuje specjalnie zbudowane, ultrasztywne stacje docierania CNC wyposażone w zawiesiny krystalicznego diamentu o wysokim stężeniu. Ta wyspecjalizowana infrastruktura pozwala nam kontrolować odchyłki kątoweMini.25x25x25mmblokowania do mniej niż 15 sekund łukowych, zapewniając jednocześnie gładkie wykończenie powierzchni o niskiej chropowatości (Ra ≤ 0,5 nm), które spełnia rygorystyczne specyfikacje.
P3: Czy ta mini soczewka optyczna może spełnić niestandardowe wymagania dotyczące powłoki wewnętrznej?
A:Tak, absolutnie. Wewnętrzne rozszczepienie lub odblaskowe płaszczyzny naszychSzafirowy kwarc 25x25x25mm Minikostki można dostosować za pomocą wytrzymałych powłok cienkowarstwowych. Możemy nakładać powłoki antyrefleksyjne (AR), aby zmaksymalizować przepustowość, stosy dielektryczne o wysokim współczynniku odbicia (HR) do toczenia laserowego jednoliniowego lub niestandardowe filtry dichroiczne do podziału selektywnego pod względem koloru. Wszystkie powłoki nakłada się przy użyciu odparowania wiązką elektronów wspomaganego jonami, aby zapewnić maksymalną gęstość i odporność na środowisko, zapobiegając degradacji powłoki w długotrwałym użytkowaniu w terenie.
P4: W jaki sposób krystaliczna orientacja szafiru wpływa na wydajność konstrukcji soczewki optycznej?
A:Szafir jest anizotropowym kryształem dwójłomnym, co oznacza, że ​​jego współczynnik załamania światła zmienia się w zależności od kąta, pod jakim światło przechodzi do sieci krystalicznej. Aby zapobiec niepożądanemu rozszczepieniu polaryzacji lub podwójnemu załamaniu światła (obrazy widmowe) wewnątrz okaMini soczewka optycznaścieżki, dokładnie wyrównujemy wlewek surowego kryształu przed cięciem. Do zastosowań, w których czystość polaryzacji ma kluczowe znaczenie, produkujemy sześcian z osią optyczną równoległą do kierunku transmisji światła – zwykle określany jakoOś C (0001) Szafir. Ten skrupulatny układ całkowicie eliminuje artefakty dwójłomności, zapewniając czystą propagację czoła fali przez przezroczystą aperturę.
