Kostka z pryzmatem optycznym Fresnela 90 stopni od 3 mm do 100 mm Ge

Jakość Kostka z pryzmatem optycznym Fresnela 90 stopni od 3 mm do 100 mm Ge fabryka
Jakość Kostka z pryzmatem optycznym Fresnela 90 stopni od 3 mm do 100 mm Ge fabryka
Jakość Kostka z pryzmatem optycznym Fresnela 90 stopni od 3 mm do 100 mm Ge fabryka
Jakość Kostka z pryzmatem optycznym Fresnela 90 stopni od 3 mm do 100 mm Ge fabryka
Jakość Kostka z pryzmatem optycznym Fresnela 90 stopni od 3 mm do 100 mm Ge fabryka
Jakość Kostka z pryzmatem optycznym Fresnela 90 stopni od 3 mm do 100 mm Ge fabryka
Jakość Kostka z pryzmatem optycznym Fresnela 90 stopni od 3 mm do 100 mm Ge fabryka
Specyfikacja produktu
Miejsce pochodzenia: Chiny
Nazwa marki: Advance
Certyfikacja: ROHS\Reach
Numer modelu: Jako Wymagania
Minimalna ilość zamówienia: 1
Cena: $0.2~$100
Warunki płatności: T/T&L/C
Możliwość zaopatrzenia: 1000 tys./miesiąc
Szczegóły produktu
Podkreślić:

Optyczna kostka pryzmatyczna Ge

,

optyczna kostka pryzmatyczna 100 mm

,

pryzmat szklany sześcian 3 mm
Material: Szkło optyczne / H-K9L, BK7/H-K9L
Customized Support: OEM, ODM
Application Area: Kostka z pryzmatem optycznym Ge
Dimension Tolerance: +/-0,01 mm
Fresnel: 90 stopni od 3 mm do 100 mm
Angle Tolerance: 3" ~ 2'
Length Tolerance: +/-0,01 mm
Width Tolerance: +/-0,01 mm
Opis produktu
Fresnel 90 stopnia 3mm do 100mm Ge optyczny kostka przyzmy
W systemach elektrooptycznych o długich falach podczerwieni (LWIR) zarządzanie masą ładunku użytecznego przy jednoczesnym maksymalizacji przysłony optycznej jest kluczowym wyzwaniem inżynieryjnym.Fresnel 90 stopni Ge optyczny kostka przyzwyczajenieStworzone z mono- lub polikrystalicznego germanium optycznego (Ge), ten specjalizowanyPryzmat optycznySystem ten zastępuje nieporęczne, tradycyjne optyki ze szkła stałego.Fresnelwzór strefowania na kompaktowym90 stopniformat odchylenia, toKwadratosiąga wysoką wydajność zakręcania światła podczerwonego i skupiania widmowego w zakresie odległości od3 mm do 100 mm, minimalizując objętość i masę masową w taktycznych ławkach optycznych.
Standardowe pierwiastki germanium są z natury ciężkie ze względu na wysoką gęstość surowego pierwiastka (5,33 g/cm3), co ogranicza ich stosowanie w systemach gimbali powietrznych, ładunku cieplnym dronów,i przenośnego sprzętu widzenia nocnegoNasze.Pryzmat optycznyProjekt obejdzie to ograniczenie poprzez utrzymanie ultracienkiego aktywnego profilu optycznego poprzez diamentowo obróconąFresnelMikrożrywy.90 stopniodblaskowa i refrakcyjna strona jest zoptymalizowana dla pasma termicznego 8-14 μm, zapewniając maksymalną przepustowość transmisji, niską dyspersję chromatyczną,i wysoka stabilność termiczna w szybkich zmianach środowiska, powszechnie stosowane w obronności i zastosowaniach monitorowania przemysłowego.
Specyfikacja
Każdy składnik germanium jest poddawany ścisłej kontroli optycznej za pomocą mikroskopii elektronów transmisyjnych (TEM) i interferometrów laserowych podczerwonych długich fal.
Parametry techniczne & Pojemność klasy przemysłowej
Klasyfikacja produktu Fresnel 90 stopni Ge Optyczny Prisma Cube / LWIR Beam Bender
Materiał podłoża Optyczny monokrystalowy germanium (Ge, 99,999% czystości)
Przepustowość operacyjna 80,0 μm - 14,0 μm (długowzorowa podczerwień / LWIR)
Różnorodność wymiarów Mikrokuby 3 mm do elementów o dużej otworze do 100 mm
Dokładność odbicia Fresnela Do 20 μm odległości w rowicy (zwrócony diament o pojedynczym punkcie)
Odchylenia kątowe ≤ 1 minuta łukowa w płaszczyźnie obrotowej o 90 stopni
Obszar otworu otwarty ≥ 94% powierzchni fizycznej
Profil powierzchni (płaskość) ≤ 1,0 μm od szczytu do doliny w aktywnych strefach Fresnela
Powłoka antyrefleksyjna (AR) DLC o wysokiej trwałości (diamentowy węgiel) / AR na bazie węgla
Wskaźnik załamania (n) ≈ 4,003 @ 10,6 μm (zapewniając ultrakróte ścieżki ogniskowe)
Materiały BK7 lub inne szkło optyczne, kwarc, szafir, Ge, Si, ZnSe, CaF2 itp.
Długość 3 ~ 100 mm
Szerokość 3 ~ 100 mm
Wysokość 3 ~ 100 mm
Tolerancja długości +/- 0,01 mm
Tolerancja szerokości +/- 0,01 mm
Tolerancja wysokości +/- 0,01 mm
Tolerancja kąta 3~2'
Nieprawidłowość ΔN=0,1~0.5
Dokładność powierzchni N=1~3
Jakość powierzchni 10/5~60/40
Powierzchnia Na żądanie
Obszar zastosowania Obrazowanie, oświetlenie, laser itp.

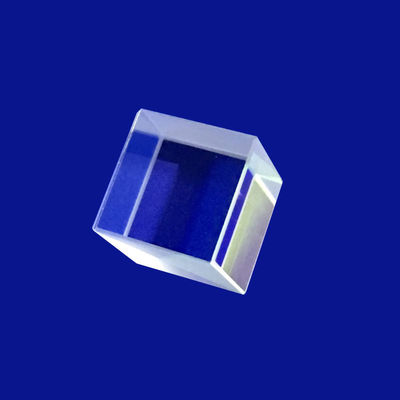

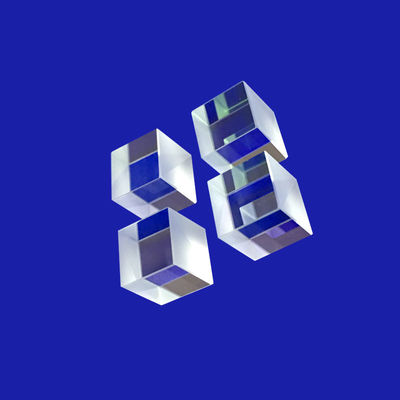

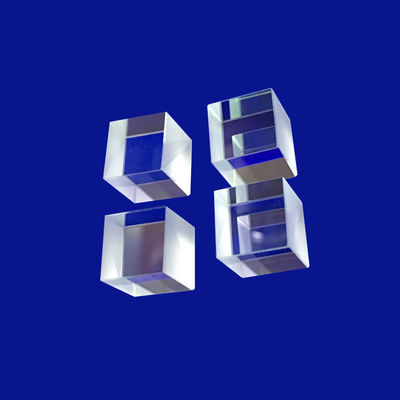

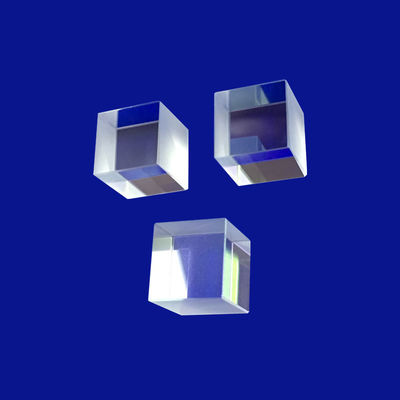

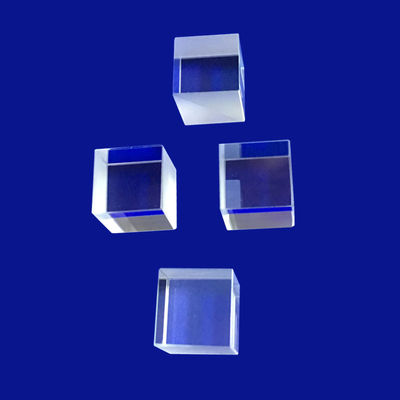

Fresnel Ge Optical Prism Cube close-up view Fresnel prism optical performance demonstration
Zalety systemu
ZintegrowanieFresnel 90 stopni Ge optyczny kostka przyzwyczajeniezapewnia znaczące korzyści na poziomie systemu w porównaniu z tradycyjnymi odblaskowymi lusterkami metalowymi lub stałymi pryzmatami termicznymi:
  • Drastyczna redukcja masy składnika:- Ultra niski profil.FresnelMikro-rywy umożliwiają3 mm do 100 mmW celu uzyskania identycznej mocy optycznej jak optyka stała, przy jednoczesnym zmniejszeniu masy komponentów nawet o 70%, zwiększając czas reakcji silnika w szybkich gimbalach optycznych.
  • Niezwykle wysoka siła refrakcyjna:Wyjątkowo wysoki wskaźnik załamania germanium (n ≈ 4) pozwala na90 stopniŚwiatło z gięciem płaszczyzny do funkcjonowania w niewiarygodnie ciasnych mechanicznych otoczeniach, skracając całkowitą długość podczerwonego pociągu optycznego.
  • Wysoka jednolitość cieplna (dn/dT zarządzana):Podczas gdy germanium jest wrażliwe na soczewki termiczne,Nasze precyzyjne warstwy cienkiej folii powłoki i bezobciążone obrotowe diamenty minimalizują degradację frontu fal podczas narażenia na wysokie temperatury (-40 ° C do +80 ° C).
Podstawowe obszary integracji
  • Wykorzystanie urządzeń, o których mowa w pozycji 6A001.a. lub 6A001.b.LekkiePryzmat optycznyrdzenie wykorzystywane w ładunku użytecznym drona z wieloma czujnikami do przekierowywania światła LWIR na wewnętrzne czujniki mikrobolometrów.
  • Systemy podczerwieni z widokiem w przyszłość (FLIR):Kompaktowy90 stopniskładane skrzyżowania w obrębie celowników kierowniczych pojazdów i taktycznych kapsułek celowniczych.
  • Przemysłowe wyrównania koaksjalne laserowe CO2:ZwierzętaKwadratrozdzielacze wykorzystywane do trasowania i pobierania próbek ścieżek laserowych o dużej mocy 10,6 μm do profilowania wiązki w czasie rzeczywistym.
  • Termografia przenośna i ochrona graniczna:Używane w przenośnych kamerach termicznych w celu zminimalizowania masy urządzenia i zmniejszenia zmęczenia operatora podczas rozszerzonego nadzoru terenowego.

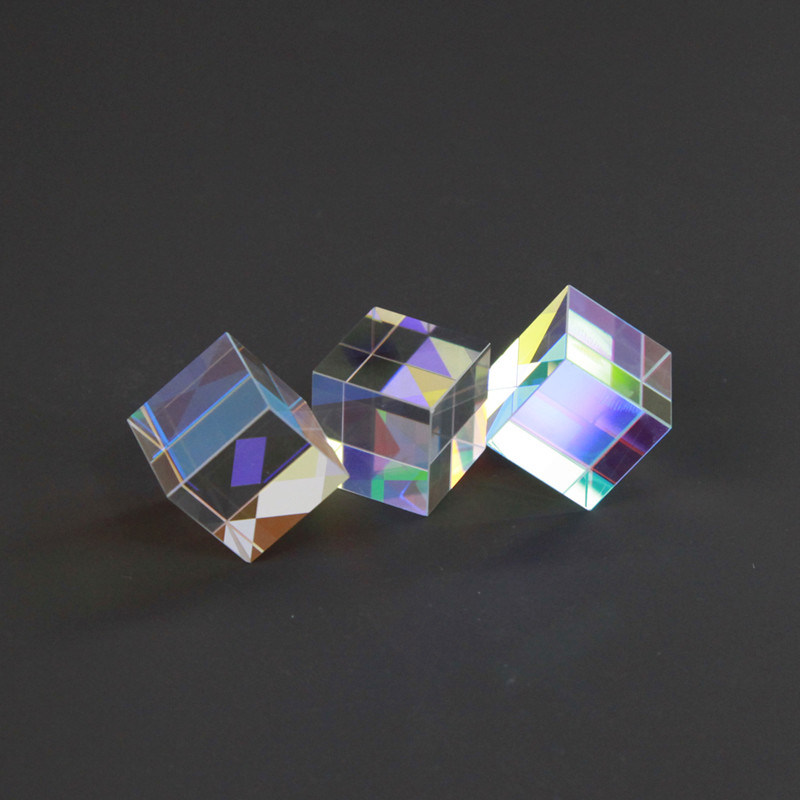

Optical prism manufacturing process Precision optical component inspection Ge optical prism quality control Optical prism applications in thermal imaging Optical lens design and manufacturing capabilities
Częste pytania
P1: Dlaczego do tego 90 stopniowego prizmy Fresnela zamiast standardowego szkła optycznego wybrano germanium (Ge)?
A:Standardowe okulary optyczne (takie jak silikatowe lub borosilikatowe preparaty) stają się całkowicie nieprzezroczyste i działają jako absolutna bariera wchłaniania fal światła powyżej 2,5 μm.Do zastosowań w zakresie obrazowania termicznego i bezpieczeństwa działających w spektrum długowzorowego podczerwieni (8-14 μm), specjalistyczne substraty półprzewodnikowe są obowiązkowe.Germanium (Ge)charakteryzuje się dużym oknem transmisji rozciągającym się od 2,0 μm do 16,0 μm i posiada wyjątkowo wysoki wskaźnik załamania, co czyni go najlepszym materiałem do elitarnej obrazowania termicznego i podczerwienirozdzielanie wiązkiArchitektura.
P2: W jaki sposób konstrukcja Fresnela przynosi korzyści konfiguracji 3mm do 100mm Cube?
A:W systemach o dużej aperturze (do100 mm), stały pryzmat germanium jest niezwykle ciężki i podatny na poważne straty wchłaniania wewnętrznego ze względu na grubą warstwę materiału, przez którą musi przejść światło.FresnelProjekt rozbija ciągłą zakrzywioną powierzchnię klasycznego obiektywu na serię koncentrycznych, nisko profilowych pierścieni.Pryzmat optycznyktóry utrzymuje ultracienkie profile we wszystkich rozmiarach od3 mm do 100 mm, drastycznie zmniejszając długość ścieżki absorpcji optycznej, maksymalizując przepływ światła cieplnego i znacznie obniżając koszty surowców.
P3: Jak chronić delikatne mikrokrzewy w prismie Fresnela przed trudnymi warunkami pola?
A:Germanium jest stosunkowo miękkim pierwiastkiem (Vickers ≈ 780) i może być podatny na erozję środowiskową.Fresnel 90 stopniTa warstwa cienkofilmowa zbliża się do fizycznej twardości naturalnego diamentu, zapewniając pełną ochronę dlaKwadratprzeciw zadrapaniach w wyniku piaski, korozji wody słonej, rozpuszczalników chemicznych i wysokiej wilgotności, zapewniając długotrwałe zastosowanie na morzu lub na pustyni.
P4: Czy te PRISMY OPTYCZNE GE mogą obsługiwać wymagania podczerwieni podwójnej (MWIR i LWIR)?
A:Tak. Podczas gdy standardowe konfiguracje są zoptymalizowane dla pasma 8-14 μm LWIR, monokrystalowy germanium naturalnie przesyła również światło w podczerwieni średniej fali (MWIR, 3 - 5 μm).Poprzez zmianę naszej geometrii rowu z pojedynczym punktem obrotowym (SPDT) i zastosowanie niestandardowych wielowarstwowych płyt cienkiej antyrefleksji (BBAR)Nasz zespół inżynierów może dostosowaćPryzmat optyczny na zamówienieDzięki temu idealnie pasuje do czujników termicznych w podwójnym zakresie i zaawansowanych platform obrazowania fuzji.
