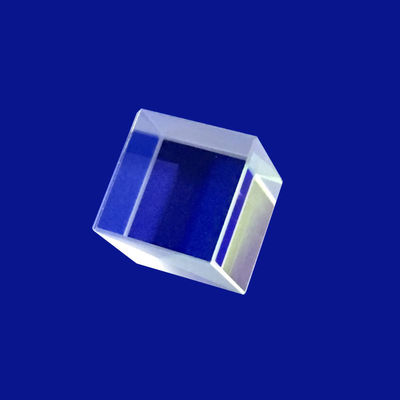

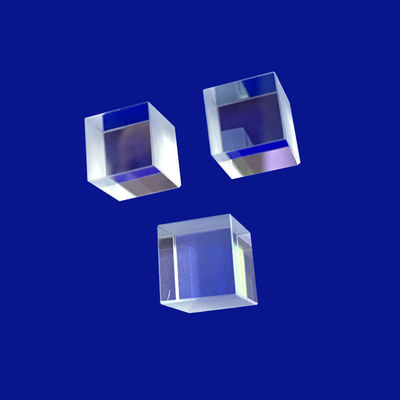

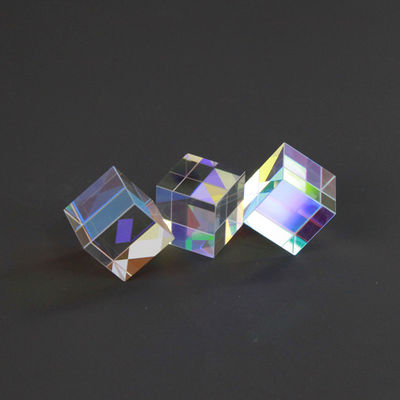

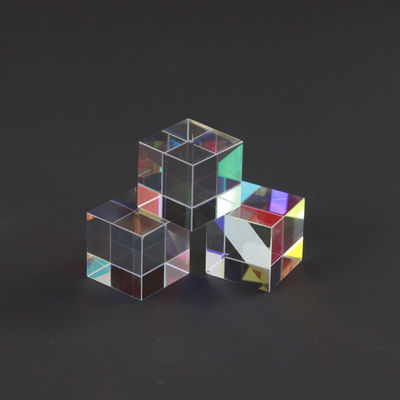

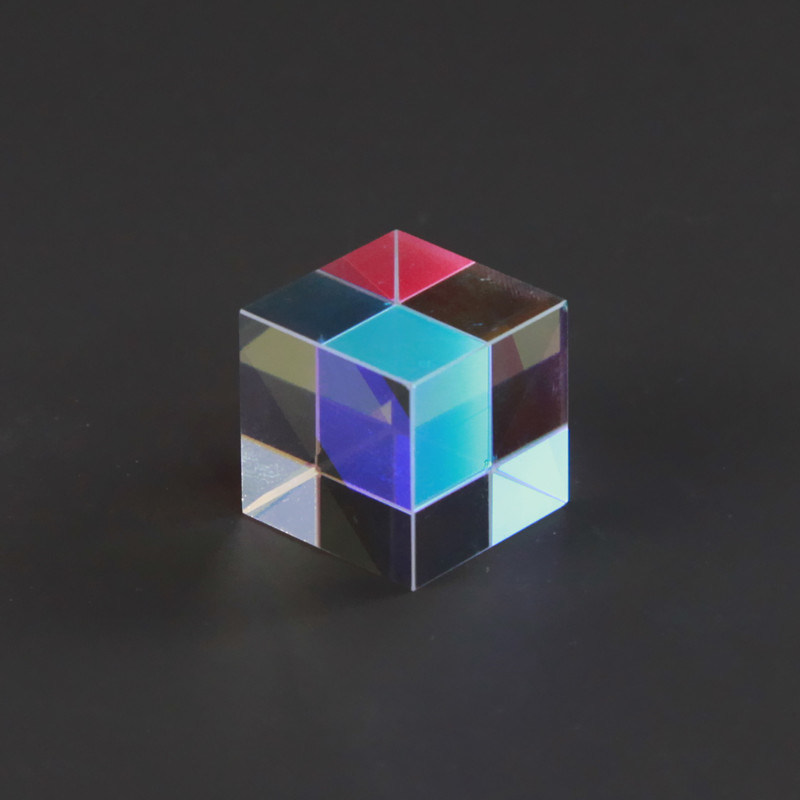

K9 BK7 Prostokątna konstrukcja soczewki optycznej pod kątem prostym

Jakość K9 BK7 Prostokątna konstrukcja soczewki optycznej pod kątem prostym fabryka
Jakość K9 BK7 Prostokątna konstrukcja soczewki optycznej pod kątem prostym fabryka
Jakość K9 BK7 Prostokątna konstrukcja soczewki optycznej pod kątem prostym fabryka
Jakość K9 BK7 Prostokątna konstrukcja soczewki optycznej pod kątem prostym fabryka
Jakość K9 BK7 Prostokątna konstrukcja soczewki optycznej pod kątem prostym fabryka
Jakość K9 BK7 Prostokątna konstrukcja soczewki optycznej pod kątem prostym fabryka
Jakość K9 BK7 Prostokątna konstrukcja soczewki optycznej pod kątem prostym fabryka
Specyfikacja produktu
Miejsce pochodzenia: Chiny
Nazwa marki: Advance
Certyfikacja: ROHS\Reach
Numer modelu: Jako Wymagania
Minimalna ilość zamówienia: 1
Cena: $0.2~$100
Warunki płatności: T/T&L/C
Możliwość zaopatrzenia: 1000 tys./miesiąc
Szczegóły produktu
Podkreślić:

Prostokątna konstrukcja soczewki optycznej

,

prostokątna konstrukcja soczewki optycznej

,

prawy prostokątny pryzmat BK7;
Material: K9 BK7 / Szkło optyczne
Customized Support: OEM, ODM
Size: Prostokątny na zamówienie
Dimension Tolerance: +/-0,01 mm
Application Area: Konstrukcja soczewki optycznej pod kątem prostym
Angle Tolerance: 3" ~ 2'
Shape: Prostokątny
Focal Length Tolerance: +/- 1%
Opis produktu
K9 BK7 Prostokątna konstrukcja soczewki optycznej z kątem prostym
W wyspecjalizowanych instrumentach laserowych i przemysłowych systemach wizyjnych ze skanowaniem liniowym prowadzenie ścieżek optycznych przez ciasne, niekwadratowe obwiednie przestrzenne wymaga ukierunkowanych profili geometrycznych. NaszK9 BK7 Prostokątna konstrukcja soczewki optycznej z kątem prostymusługi bezpośrednio odpowiadają na ten wymóg optomechaniczny. Dzięki zastosowaniu wysoce jednorodnego szkła koronowego borokrzemowego (K9/BK7), zajmujemy się projektowaniem specjalistycznymProstokątny kąt prostygeometria zapewniająca stałe odchylenie wiązki o 90° lub 180°. W przeciwieństwie do standardowych pryzmatów kwadratowych, wydłużona prostokątna apertura jest specjalnie zoptymalizowana pod kątem obsługi liniowych laserów arkuszowych, anamorficznych profili wiązek i wielkoformatowych matryc czujników, minimalizując nadmierną wagę i obniżając koszty integracji systemu.
Głównym celem w każdymK9 BK7 Prostokątny Kątowykonfiguracja strukturalna zapewnia absolutną wierność kątową na całej wydłużonej powierzchni. Niewielkie mikroklinowanie lub fizyczne skręcenie na długości aProstokątnyblok szklany może powodować aberracje czoła fali i poważne zniekształcenia rejestru pikseli w czujnikach skanowania liniowego. Aby wyeliminować to zniekształcenie, naszKonstrukcja soczewki optycznejprotokół wymusza ścisłą jednopunktową kontrolę goniometryczną podczas produkcji. W połączeniu z wielowarstwowymi szerokopasmowymi powłokami przeciwodblaskowymi (BBAR) na otworach wejściowych i wyjściowych, pryzmaty te zapewniają skuteczność transmisji do 99,5%, co czyni je doskonałym wyborem do urządzeń do obrazowania medycznego, dalmierzy obronnych i zautomatyzowanych torów kontroli fabrycznej.
Dane techniczne
Poniższa matryca inżynierska przedstawia nasze standardowe progi produkcyjne i możliwości mikrotolerancji dla konfiguracji prostokątnych i prostokątnych.
Parametr techniczny Standardowy zakres inżynieryjny / możliwości Limity klas metrologii premium
Ramy produktu K9 BK7 Prostokątna konstrukcja soczewki optycznej z kątem prostym K9 BK7 Prostokątna konstrukcja soczewki optycznej z kątem prostym
Opcje gatunku podłoża CDGM K9 (klasa A) / Schott N-BK7 Stopień wysokiej jednorodności H4 (Schott)
Profile wymiarowe Szerokość: 2 mm do 80 mm; Długość do 300mm Dostosowana mikrooptyka do 1,0 mm
Tolerancje wymiarowe ±0,05 mm (standardowa obróbka precyzyjna) Do ±0,01 mm (stopień wyrównania mikrooptycznego)
Precyzja kątowa (α) Błąd kątowy ≤ 1 minuty łuku ≤ 5 sekund łukowych (klasa interferometru Elite)
Płaskość powierzchni (ΔW) ≤ λ/4 @ 632,8 nm nad przezroczystą aperturą ≤ λ/10 @ 632,8 nm (klasa laserowa)
Wykończenie powierzchni (specyfikacja MIL) Zgodność z normą 40/20 Scratch-Dig 10/5 Scratch-Dig (zgodność z laserem dużej mocy)
Współczynnik załamania światła (nD) 1,5168 @ 587,6 nm Jednorodność partii zweryfikowana piknometrem
Liczba Abbego (νD) 64,17 (niski wskaźnik dyspersji chromatycznej) Ścisłe dopasowanie spójności partii
Dostępność powłoki Folie niepowlekane / metaliczne Al-Ag-Au / BBAR Powłoki V o wysokim progu uszkodzeń
Parametr Specyfikacja
Przybory BK7 lub inne szkło optyczne, kwarc, szafir, Ge, Si, ZnSe, CaF2 itp.
Długość 3 ~ 100 mm
Szerokość 3 ~ 100 mm
Wysokość 3 ~ 100 mm
Tolerancja długości +/-0,01 mm
Tolerancja szerokości +/-0,01 mm
Tolerancja wysokości +/-0,01 mm
Tolerancja kąta 3" ~ 2'
Nieprawidłowość ΔN=0,1~0,5
Dokładność powierzchni N=1~3
Jakość powierzchni 10/5 ~ 60/40
Powłoka Na żądanie
Obszar zastosowań Obrazowanie, oświetlenie, laser itp
K9 BK7 Rectangular Right Angle Optical Lens design illustration Rectangular prism optical path demonstration BK7 optical glass prism close-up Precision rectangular right angle lens component Optical lens design manufacturing process Industrial application of rectangular optical prisms 1.5mm to 300mm BK7 dichroic optical filter
Kluczowe zalety
OkreślanieK9 BK7 Prostokątny Kątowystruktura zapewnia zdecydowaną przewagę fizyczną i funkcjonalną w porównaniu z klasycznymi pryzmatami sześciennymi w wieloosiowych ciągach optycznych:
  • Zoptymalizowane profile skanowania liniowego:WydłużonyProstokątnyprzezroczysta apertura doskonale odwzorowuje liniowe kamery CCD/CMOS i aplikacje z arkuszami laserowymi, redukując niepotrzebną objętość szkła i zmniejszając całkowitą masę ładunku mobilnych głowic czujników.
  • Możliwość całkowitego odbicia wewnętrznego (TIR):Kiedy światło pada normalnie na niewypolerowaną twarz nogi, uderza w wewnętrzną przeciwprostokątną pod kątem 45°. Ponieważ przekracza to kąt krytyczny dlaBK7szkła (≈41,2°), pryzmat osiąga efektywne całkowite wewnętrzne odbicie bez konieczności stosowania drogiej odblaskowej powłoki metalicznej.
  • Usprawniony montaż optomechaniczny:Płaski, prostopadły układProsty kątboki zapewniają bardzo stabilne płaszczyzny odniesienia do montażu referencyjnego, co znacznie zmniejsza ryzyko dryftu wyrównania konstrukcji podczas nagłego wstrząsu mechanicznego lub wibracji.
Podstawowe pola integracji systemu
  • Wizja maszyny skanującej linię przemysłową:Używany jako niskoprofilowy zespół lusterka obrotowego do kierowania liniowych profili podświetlenia lub oświetlenia laserowego do sieci sortujących z szybkimi przenośnikami.
  • Dalmierze laserowe i głowice pomiarowe:Działa jako precyzyjny blok do gięcia wiązki pod kątem 90° w narzędziach ręcznych i zespołach dalmierzy laserowych.
  • Projekcja bargraficzna i skanowanie optyczne:Zintegrowany z logistycznymi skanerami kodów kreskowych i komercyjnymi projektorami laserowymi, aby omiatać szeroki poziomy obszar przy użyciu minimalnej powłoki mechanicznej.
  • Zestawy do kalibracji spektroskopowej:ZwyczajKonstrukcja soczewki optycznejbloki wykorzystywane do zaginania wewnętrznych linii optycznych, zmniejszając fizyczny ślad spektrofotometrów laboratoryjnych.
Często zadawane pytania
P1: Co sprawia, że ​​szkło K9 lub BK7 jest światowym punktem odniesienia dla komponentów prostokątnych soczewek optycznych o kącie prostym?
A: K9/BK7(Szkło borokrzemowe koronowe) to najpowszechniej stosowany kryształ optyczny do zastosowań w zakresie widzialnym i bliskiej podczerwieni (350 nm - 2,0 μm) ze względu na jego jednolity skład chemiczny. Charakteryzuje się wyjątkowo niską liczbą pęcherzyków i inkluzji, doskonałą transmisją wewnętrzną (>99,2% na cm przy 550 nm) i doskonałą wytrzymałością mechaniczną na siły codziennego czyszczenia i montażu. ZKonstrukcja soczewki optycznejZ perspektywy czasu jego wysoce przewidywalny współczynnik załamania światła i niski współczynnik rozszerzalności cieplnej sprawiają, że jest to niezawodny wybór do zastosowań komercyjnych i produkcyjnych na dużą skalę, wymagających dużej precyzji.
P2: W jaki sposób format prostokątny wpływa na wewnętrzne naprężenia pryzmatu prostokątnego podczas produkcji?
A:Polerowanie wydłużonegoProstokątnyblock wprowadza asymetryczne naciski polerujące, które mogą powodować rolowanie krawędzi lub „tęczowanie” wzdłuż długiej osi szkła. Aby przeciwdziałać temu naprężeniu materiału, w naszym zakładzie wykorzystujemy specjalistyczne dwustronne maszyny do docierania podziałowego i urządzenia do ciągłego monitorowania. Pozwala to zachować wyjątkową płaskość powierzchni (≤ λ/4) i utrzymać błędy piramidy kątowej poniżej 15 sekund łukowych wzdłuż całej wysuniętej krawędziProsty kątpryzmat, zapewniający równomierną transmisję w całym liniowym profilu wiązki.
P3: Czy te pryzmaty prostokątne można skonfigurować tak, aby działały jako odblaski (obrót o 180 stopni)?
A:Tak, absolutnie. Najczęściej używany do skrętu światła o 90° poprzez wejście przez twarz nogi, zamiast tego można wprowadzić wiązkę prostopadłą do powierzchni przeciwprostokątnej. Światło trafi wewnętrznie w obie nogi poprzez całkowite wewnętrzne odbicie i wyjdzie równolegle do pierwotnego wektora wejściowego, wykonując precyzyjny obrót o 180°. To wszechstronne, podwójne zastosowanie jest wysoko cenione przez inżynierów systemów, którzy chcą zbudować solidne laserowe retroreflektory lub niestandardowe interferometryczne linie opóźniające o czystej i stabilnej powierzchni.
P4: Jakie powłoki są zalecane, aby zmaksymalizować żywotność i wydajność pryzmatu?
A:Optymalna powłoka zależy całkowicie od układu ścieżki światła. Jeśli TwojeKonstrukcja soczewki optycznejopiera się na całkowitym odbiciu wewnętrznym (TIR), wewnętrzna przeciwprostokątna może pozostać niepokryta, ale zdecydowanie zalecamy zastosowanie powłoki szerokopasmowej przeciwodblaskowej (BBAR) na powierzchniach wejściowych i wyjściowych nóg, aby zmniejszyć utratę odbicia na pojedynczej powierzchni z 4% do poniżej 0,5%. Jeśli jednak ścieżka światła uderza w wewnętrzną przeciwprostokątną pod kątem mniejszym niż 41,2°, TIR nie powiedzie się. W takich konfiguracjach na zewnętrzną tylną przeciwprostokątną nakładamy wysoce odblaskową, zabezpieczoną folię srebrną (Ag) lub ulepszoną aluminiową (Al), aby zapewnić równomierny współczynnik odbicia 90° w docelowym paśmie fal.
