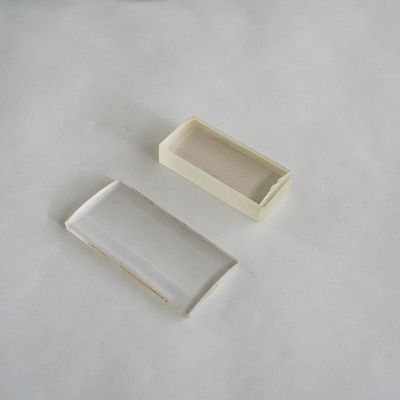

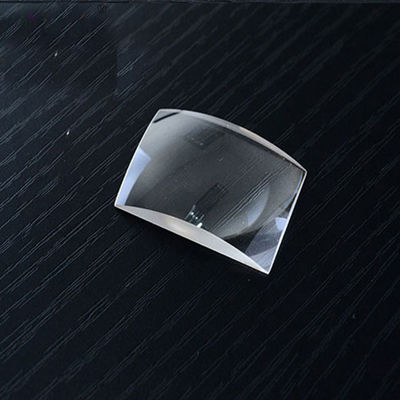

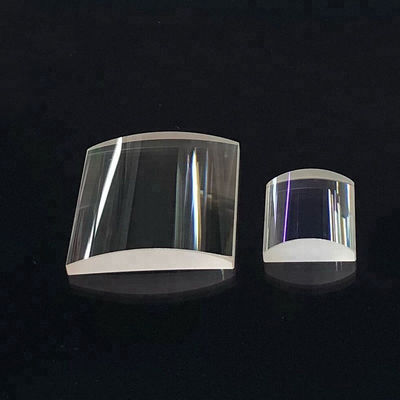

Convex Lens BK7 Optical Glass Cylindrical Plano Convex Lens For Optical Instruments
W dziedzinie optyki o wysokiej precyzji,Soczewka wypukła BK7 Szkło optyczneSeria ta jest uznawana za podstawowy element zaawansowanej manipulacji światłem. Konkretnie,Cylindryczna soczewka wypukła Planozostał zaprojektowany tak, aby skupiał światło w ostrej, jednolitej linii, a nie w jednym punkcie, co czyni go niezbędnym elementem optycznym w różnych systemach skanowania i wyrównywania.
Korzystając z premiumSzkło optyczne BK7soczewki te zapewniają wysoką jednorodność i niską zawartość pęcherzyków, zapewniając maksymalną przepuszczalność w całym spektrum widzialnym. Unikalna geometriaCylindryczna soczewka wypukła Plano— posiadający jedną płaską powierzchnię i jedną cylindryczną zakrzywioną powierzchnię — pozwala na kompresję światła tylko w jednym wymiarze. Możliwość ta ma kluczowe znaczenie w przypadku instrumentów optycznych wymagających kształtowania wiązki, takich jak niwelatory laserowe, skanery kodów kreskowych i urządzenia obrazujące o wysokiej rozdzielczości.
Aby wesprzeć inżynierię precyzyjną, w poniższej tabeli wyszczególniono parametry techniczne zastosowane w naszychSoczewka wypukła BK7 Szkło optyczneICylindryczna soczewka wypukła Planoprodukcja.
| Funkcja | Soczewka wypukła BK7 Szkło optyczne | Cylindryczna soczewka wypukła Plano |
|---|---|---|
| Materiał Podłoże | Szkło optyczne BK7 | Szkło optyczne BK7 o wysokiej przejrzystości |
| Geometria obiektywu | Cylindryczna soczewka wypukła Plano | Jedna płaska, jedna cylindryczna powierzchnia |
| Jakość powierzchni | 40-20 do 20-10 Scratch-Dig | Zoptymalizowany dla instrumentów optycznych |
| Zakres ogniskowych | 5mm do 1000mm | Dokładne dla cylindrycznej soczewki wypukłej Plano |
| Centracja | < 3 minuty łuku | Pasują do instrumentów optycznych o wysokiej wierności |
| Opcje powlekania | AR, BBAR lub V-Coat | Poprawia wypukłe szkło optyczne BK7 |
| Tolerancja wymiarowa | ±0,05 mm do ±0,1 mm | Precyzja dla przyrządów optycznych |
| Płaskość powierzchni | λ/4 przy 633 nm | Zachowuje ścieżkę cylindrycznej soczewki plano-wypukłej |
| Zakres średnicy | Średnica 0,7 mm - średnica 400 mm |
| Zakres promienia krzywizny | R1,5-R∞ itp |
| Tolerancja średnicy | +/-0,1, +/-0,01, +/-0,005 itd. |
| Powierzchnia średnicy | λ, 1/2λ, 1/4λ, 1/10λ itd |
| Tolerancja grubości | +/-0,1, +/-0,05, +/-0,01 itd |
| Centracja | +/-2', +/-1' itd |
| Przysłona N | 5, 1 itd |
| Nieregularność ΔN | 2, 1, 0,5, 0,2 itd |
| Jakość powierzchni | 60/40, 40/20, 20/10, 10/5 itd |
- Skanowanie laserowe:Korzystając zCylindryczna soczewka wypukła Planow skanerach 3D i czytnikach kodów kreskowych do akwizycji danych.
- Diagnostyka medyczna:RealizowanieSoczewka wypukła BK7 Szkło optycznew endoskopach i instrumentach optycznych okulistycznych.
- Pomiary przemysłowe:WdrażanieCylindryczna soczewka wypukła Planow niwelatorach laserowych i systemach oświetlenia strukturalnego dla budownictwa.
- Holografia:Korzystanie zSzkło optyczne BK7do rozszerzania i kształtowania wiązek odniesienia w wyrafinowanych instrumentach optycznych.
W tej sekcji przedstawiono wiarygodne informacje techniczne na temat wyboruSoczewka wypukła BK7 Szkło optyczneICylindryczna soczewka wypukła Plano.
-
