Specyfikacja produktu
Miejsce pochodzenia: Szanghai Chiny
Nazwa marki: Advance
Numer modelu: Postęp
Minimalna ilość zamówienia: 10 kawałków
Cena: $100.00/Pieces 10-99 Pieces
Możliwość zaopatrzenia: 100000 sztuk / sztuk na tydzień
Szczegóły produktu
Application: Endoskopy cylindryczne
Customized Support: OEM, ODM
Materials: BK7 Kwarcowy szafirowy na podczerwień Ge \ itp.
Color: Przezroczysty
Diameter: Wymagania niestandardowe
Coating: Powłoka AR
Surface Quality: 60/40 40/20 Możliwość dostosowania
Size: Dostosowany rozmiar
Opis produktu

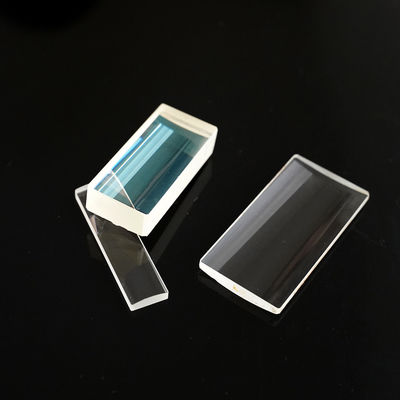

Soczewki Micro Rod Endoskopy cylindryczne Soczewki do okularów Grin Soczewki optyczne Pręt
W zaawansowanej dziedzinie minimalnie inwazyjnej technologii medycznej i przemysłowych inspekcji boroskopowych,Soczewka Micro RodIOkulary z uśmiechniętymi szkłamireprezentują szczyt transmisji światła w ograniczonych przestrzeniach. ASoczewka Micro Rodjest specjalistąSoczewka optycznaktóry działa jako element przekazujący obraz, utrzymując dane wizualne o wysokiej rozdzielczości na całej długości trzonu endoskopu. W odróżnieniu od standardowej optyki, teEndoskopy cylindryczneElementy wykorzystują stosunek długości do średnicy, aby zminimalizować utratę światła i aberrację chromatyczną. IntegrującOkulary z uśmiechniętymi szkłami(Gradient Index) inżynierowie mogą uzyskać ciągłą zmianę współczynnika załamania światła, co pozwala na płynne zaginanie światła bez konieczności stosowania skomplikowanych zespołów wielu soczewek. Nasza produkcjaSoczewka Micro Rodkładzie nacisk na niezwykłą precyzję, zapewniając, że każdySoczewka optycznazapewnia przejrzystość wymaganą w sytuacjach krytycznych dla życiaEndoskopy cylindryczneprocedury.
Micro Rod Lens and Grin Glasses Lens optical components
Dane techniczne: Testy porównawcze optyki Micro Rod i Grin
Poniższa tabela przedstawia standardy zawodowe naszychSoczewka Micro RodIOkulary z uśmiechniętymi szkłamiseria, specjalnie zoptymalizowana dlaEndoskopy cylindryczne.
Funkcja Soczewka mikroprętowa / soczewka optyczna Okulary z uśmiechniętymi szkłami
Materiał Podłoże N-BK7, topiona krzemionka lub szafir Szkło domieszkowane gradientem
Zakres średnic 0,2 mm do 10,0 mm 0,5 mm do 3,0 mm
Tolerancja długości ±0,01 mm do ±0,05 mm ±0,02 mm
Jakość powierzchni 20-10 do 10-5 Scratch-Dig 40-20 Scratch-Dig
Profil refrakcyjny Stała (jednorodna) Paraboliczny (indeks gradientu)
Płaskość powierzchni końcowej λ/4 do λ/10 przy 633 nm λ/2 przy 633 nm
Precyzja kątowa < 1 minuta łukowa Nie dotyczy (gradienty wewnętrzne)
Aplikacja Endoskopy cylindrycznePrzekaźniki Soczewka Micro RodCele
Ogólne dane techniczne
Parametr Zakres specyfikacji
Zakres średnicy Średnica 0,7 mm - średnica 400 mm
Zakres promienia krzywizny R1,5-R∞ itp
Tolerancja średnicy +/-0,1, +/-0,01, +/-0,005 itd.
Powierzchnia średnicy λ, 1/2λ, 1/4λ, 1/10λ itd
Tolerancja grubości +/-0,1, +/-0,05, +/-0,01 itd
Centracja +/-2', +/-1' itd
Przysłona N 5, 1 itd
Nieregularność ΔN 2, 1, 0,5, 0,2 itd
Jakość powierzchni 60/40, 40/20, 20/10, 10/5 itd

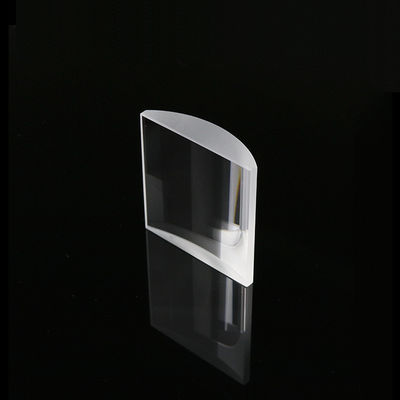

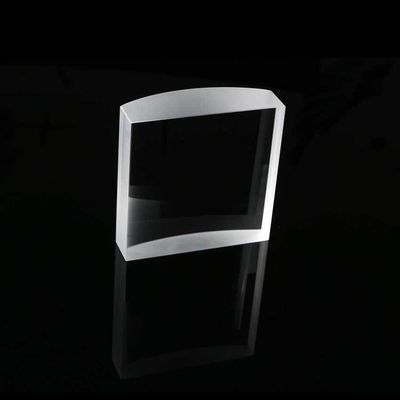

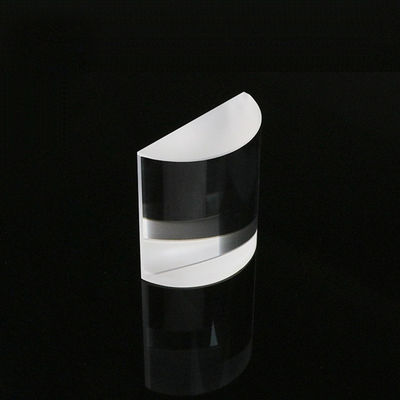

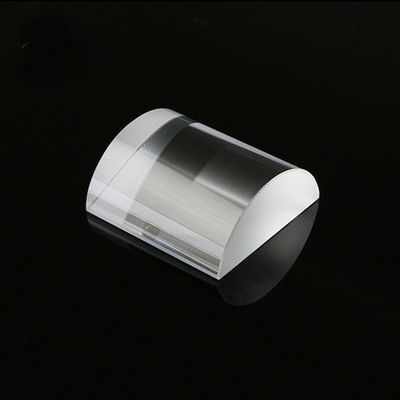

Obrazy produktów
Micro Rod Lens close-up view Grin Glasses Lens optical profile Optical Rod Lens manufacturing precision Cylindrical Endoscopes lens assembly
Obszary zastosowań
  • Endoskopia medyczna:Korzystanie zSoczewka Micro Rodw artroskopach, cystoskopach i laparoskopach do obrazowania wewnętrznego o wysokiej rozdzielczości.
  • Boroskopy przemysłowe:WdrażanieSoczewka optycznado kontroli silników lotniczych i wąskich rurociągów.
  • Sprzęgło światłowodowe:Korzystając zOkulary z uśmiechniętymi szkłamido skupiania światła z diod laserowych na światłowodach jednomodowych.
  • Mikrorobotyka:IntegracjaSoczewka Micro RodIOkulary z uśmiechniętymi szkłamiw miniaturowe zrobotyzowane systemy wizyjne do zadań precyzyjnych.
Industrial application of optical rod lenses
Często zadawane pytania dotyczące produktów przez ekspertów: Opanowanie obiektywu Micro Rod i optyki Grin
W tej sekcji znajdują się informacje techniczne dotyczące wyboru i użytkowaniaSoczewka mikroprętowa,Okulary z uśmiechniętymi szkłami, ISoczewka optyczna.
P1: Jaka jest główna różnica między standardową soczewką przekaźnikową a soczewką Micro Rod?
Odpowiedź:Standardowy przekaźnik wykorzystuje wiele pojedynczych soczewek ze szczelinami powietrznymi. ASoczewka mikroprętowajest ciałem stałymSoczewka optycznaktóry wykorzystuje samo szklane medium do przekazywania obrazu. WEndoskopy cylindrycznezmniejsza to liczbę powierzchni, na których może nastąpić utrata światła i upraszcza montaż mechaniczny.
P2: W jaki sposób soczewki Grin Glasses poprawiają działanie systemu soczewek optycznych?
Odpowiedź:AOkulary z uśmiechniętymi szkłaminie opiera się na krzywiźnie powierzchni w celu załamania światła; wykorzystuje wewnętrzne gradienty materiału. Pozwala toOkulary z uśmiechniętymi szkłamimieć płaską twarz, która jest idealna na czubekEndoskopy cylindrycznegdzieSoczewka mikroprętowamusi współdziałać z otoczeniem.
P3: Czy obiektyw Micro Rod można dostosować do określonych długości?
Odpowiedź:Absolutnie. ZapewniamySoczewka optycznapersonalizacja, w ramach której długość można dokładnie dopasować do własnych potrzebEndoskopy cylindrycznemieszkania. TheSoczewka mikroprętowamożna przycinać i polerować do dowolnej określonej ogniskowej lub długości przekaźnika.
P4: Czy te elementy soczewki pręta optycznego są odporne na autoklawowanie?
Odpowiedź:Tak. W przypadku wykonania z szafiru lub szkła wysokotemperaturowegoSoczewka mikroprętowaIOkulary z uśmiechniętymi szkłamimoże wytrzymać standardowe protokoły sterylizacji medycznej, zapewniającEndoskopy cylindrycznepozostają niezawodne przez setki zastosowań.
P5: Jakie opcje powlekania są dostępne dla soczewki Micro Rod?
Odpowiedź:Oferujemy szerokopasmowe powłoki antyrefleksyjne (BBAR) specjalnie dlaSoczewka mikroprętowaIOkulary z uśmiechniętymi szkłami. Zwiększa to przepuszczalność światła przezSoczewka optycznapoprzez redukcję odbić na powierzchniach wejściowych i wyjściowychEndoskopy cylindryczne.
