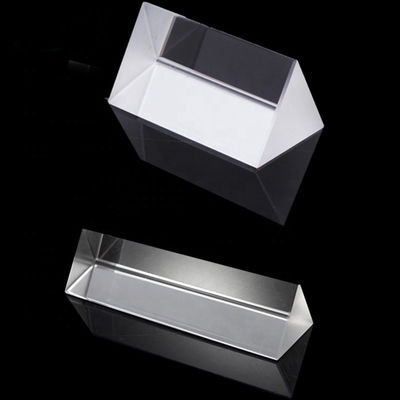

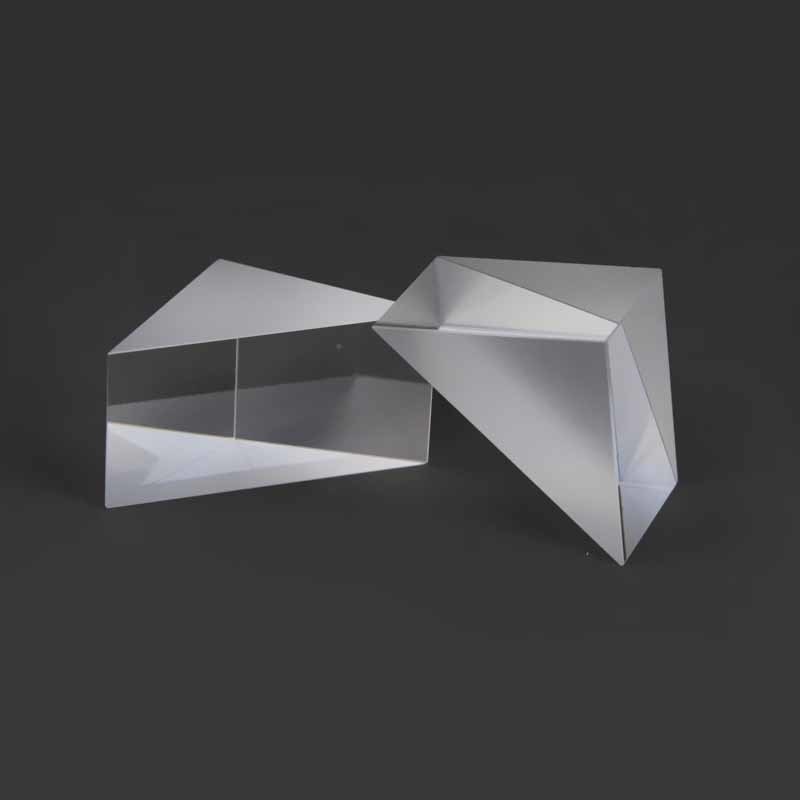

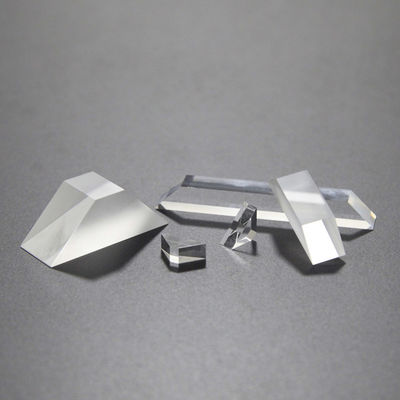

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism
Specyfikacja produktu
Miejsce pochodzenia:
Szanghai Chiny
Nazwa marki:
advance
Numer modelu:
005
Minimalna ilość zamówienia:
10 kawałków
Cena:
$100.00/Pieces 10-99 Pieces
Możliwość zaopatrzenia:
10000000 sztuk / sztuk na miesiąc
Szczegóły produktu
Customized Support:
OEM, ODM
Material:
BK7 i inne szkło optyczne
Dimension Tolerance:
+/-0,01 mm
Flatness:
N=1~3
Length Tolerance:
+/-0,01 mm
Length:
3-100 mm （Możliwość dostosowania）
Width Tolerance:
+/-0,01 mm
Width:
3-100 mm （Możliwość dostosowania）
Angle Tolerance:
3"-2'
Height:
3-100 mm （Możliwość dostosowania）
Surface Quality:
Możliwość dostosowania
Application Area:
Aluminiowane odbicie zewnętrzne
Opis produktu
Aluminizowane zewnętrzne odbicie BK7 Szkło optyczne 90 stopni Pryzmat prostokątny Pryzmat pod kątem prostym
ProjektAluminizowane odbicie zewnętrzne BK7W przeciwieństwie do standardowych pryzmatów, które opierają się na całkowitym odbiciu wewnętrznym (TIR), ten system jest optymalizowany dla systemów, w których wewnętrzne pochłanianie światła musi zostać wyeliminowane.Pryzmat pod kątem prostymwykorzystujeAluminizowane odbicie zewnętrzneOznacza to szczególnie korzystne dla urządzeń, w których światło odbija się bezpośrednio od pierwszej powierzchni, na którą natrafia.Szkło optyczne 90 stopni prostokątaw środowiskach o wysokich wibracjach, ponieważ stabilność mechaniczna urządzeniaBK7W przypadku, gdy podłoże jest lepsze niż lustra z cienką warstwą.Pryzmat prostokątnyW przypadku, gdy urządzenie jest oparte na kompatybilnych optycznych obudowach, w przypadku gdy urządzenie jest opracowane na podstawie złożonego rozdzielacza wiązki lub prostego folderu ścieżki,Aluminizowane odbicie zewnętrzne BK7zapewnia, żeSzkło optyczne 90 stopniścieżka pozostaje nieskazitelna i wolna od aberracji.
Specyfikacje techniczne
| Cechy | Specyfikacje dla aluminiowego odbicia zewnętrznego BK7 | Korzyści operacyjne |
|---|---|---|
| Materiał Substrat | Szkło klasy optycznej BK7 | Wysoka jednorodność dla pryzmatu 90 stopni |
| Rodzaj odbicia | Aluminizowane odbicie zewnętrzne | Odbicie pierwszej powierzchni dla przyzmy prostokątnej |
| Tolerancja kąta | < 3 minuty łukowe do < 30 sekund łukowych | Zmiany w układzie sterującym |
| Jakość powierzchni | 40-20 do 20-10 Scratch-Dig | Niskie rozproszenie w szkle optycznym 90 stopni |
| Rodzaj powłoki | Aluminium chronione (R > 85%) | Wytrzymała powierzchnia odblaskowa aluminiowa |
| Geometria | Pryzmat prostokątny / kąt prostokątny | Uproszczone montowanie szkła optycznego |
| Wyraźna otwórka | > 90% powierzchni twarzy | Maksymalne pole widzenia dla pryzmatu pod kątem prostym |
| Płaskość powierzchni | λ/4 @ 633 nm | Nieprzewrócony front fali dla aluminiowego odbicia zewnętrznego BK7 |
Szczegółowe specyfikacje
| Parametry | Specyfikacje |
|---|---|
| Materiały | BK7 lub inne szkło optyczne, kwarc, szafir, Ge, Si, ZnSe, CaF2 itp. |
| Długość | 3 ~ 100 mm |
| Szerokość | 3 ~ 100 mm |
| Wysokość | 3 ~ 100 mm |
| Tolerancja długości | +/- 0,01 mm |
| Tolerancja szerokości | +/- 0,01 mm |
| Tolerancja wysokości | +/- 0,01 mm |
| Tolerancja kąta | 3~2' |
| Nieprawidłowość | ΔN=0,1~0.5 |
| Dokładność powierzchni | N=1~3 |
| Jakość powierzchni | 10/5~60/40 |
| Powierzchnia | Na żądanie |
| Obszar zastosowania | Obrazowanie, oświetlenie, laser itp. |
Główne obszary zastosowania
- Układ sterujący wiązką laserową:Wykorzystanie pryzmatu prawego kąta do złożenia wiązek o dużej mocy w przemysłowych głowicach cięcia CNC
- Taktyczne systemy wglądu:Wdrożenie aluminiowego odbicia zewnętrznego BK7 w celownikach peryskopicznych dla pojazdów
- Kalibracja spektroskopii:Wykorzystanie okna optycznego 90 stopni prostokątnego przyzwyczajenia do precyzyjnego odniesienia ścieżki światła w instrumentach laboratoryjnych
- Sprzęt do pomiarów:Zintegrowanie aluminiowanego prismu odbicia zewnętrznego w całkowitych stacjach i poziomach lasera w celu dokładności dalekiego zasięgu
Często zadawane pytania dotyczące produktów eksperckich
P1: Dlaczego wybrać aluminiowy odbiór zewnętrzny BK7 zamiast standardowego pryzmatu TIR?
Odpowiedź:Aluminizowane odbicie zewnętrzne BK7 jest preferowane, gdy potrzebujesz efektu "przedniej powierzchni". Ponieważ wykorzystuje odbicie zewnętrzne, światło nigdy nie wchodzi do szkła, co eliminuje rozproszenie chromatyczne.To sprawia, że szkło optyczne 90 stopni prostokątny pryzmat bardziej skuteczne dla szerokopasmowych źródeł światła.
P2: Jak trwała jest powłoka aluminiowego odbicia BK7?
Odpowiedź:Nasz Pryzmat o prawym kącie posiada chronioną warstwę aluminium, co oznacza, że powierzchnia odbicia aluminiowego jest pokryta cienką warstwą dielektryczną (jak SiO2),który chroni metal przed utlenianiem i drobnymi zadrapań podczas obsługi szkła optycznego 90 stopni.
P3: Czy Pryzmat prostokątny można dostosować do określonych długości fal?
Odpowiedź:Podczas gdy aluminiowy odbiór BK7 jest idealny do ogólnego użytku,Możemy zmodyfikować powłokę odbicia do srebra lub złota jeśli Twoje szkło optyczne 90 stopni wymaga większej odblaskowości w spektrum podczerwonym.
P4: Jakie są korzyści z materiału BK7 w pryzmie odbicia zewnętrznego?
Odpowiedź:Chociaż światło nie wchodzi do szkła w odbiciu zewnętrznym, podłoże BK7 jest niezbędne, ponieważ jest niezwykle stabilne.utrzymanie precyzji szkła optycznego 90 stopni przez cały okres użytkowania produktu.
P5: Jak należy oczyścić powierzchnię aluminiowego odbicia zewnętrznego?
Odpowiedź:Należy zachować ostrożność z Aluminizowanym Wydzieleniem Zewnętrznym BK7 i użyć odkurzacza powietrza do usuwania luźnych cząstek z 90 stopniowej powierzchni szkła optycznego.Następnie delikatnie wytrzyj tkanką wolną od włosów i alkoholem reagentuUnikaj nadmiernego nacisku na odblaskową twarz prostokątnej pryzmy.
