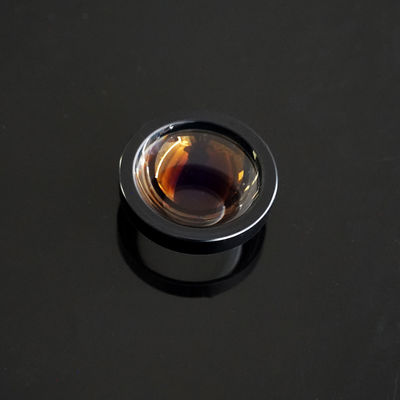

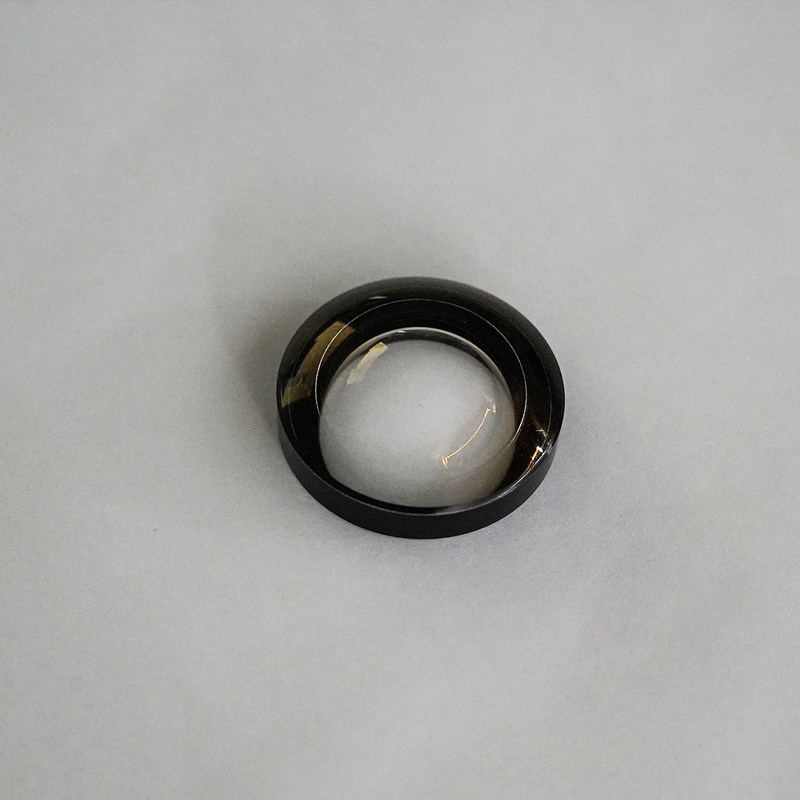

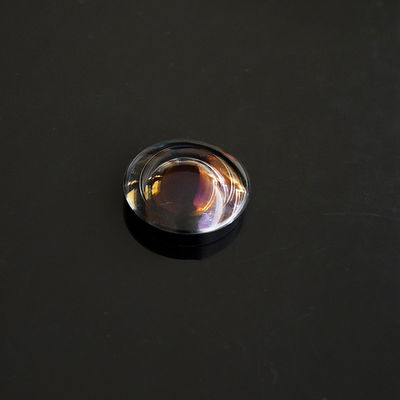

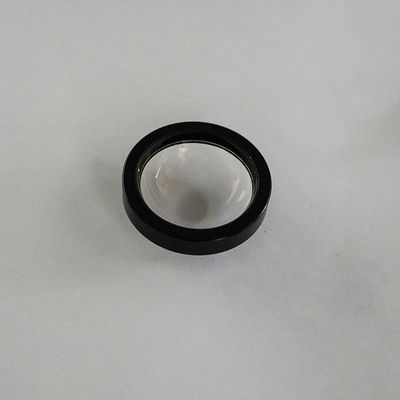

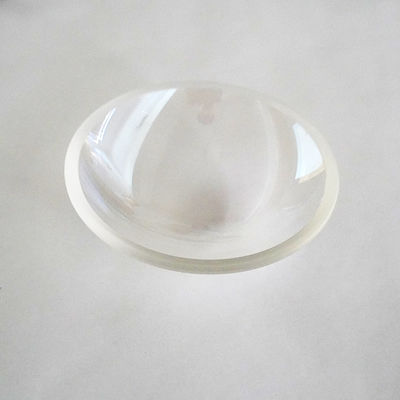

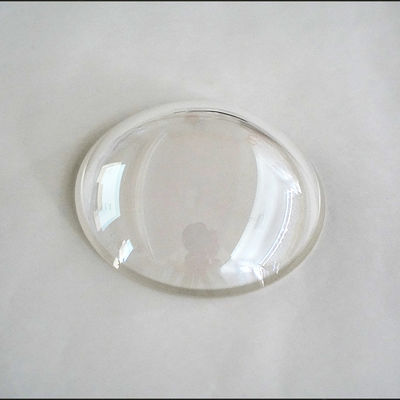

Podwójna wypukła soczewka 0,005 mm

Jakość Podwójna wypukła soczewka 0,005 mm fabryka
Jakość Podwójna wypukła soczewka 0,005 mm fabryka
Jakość Podwójna wypukła soczewka 0,005 mm fabryka
Jakość Podwójna wypukła soczewka 0,005 mm fabryka
Jakość Podwójna wypukła soczewka 0,005 mm fabryka
Specyfikacja produktu
Miejsce pochodzenia: Chiny
Nazwa marki: Advance
Certyfikacja: ROHS\Reach
Numer modelu: Jako Wymagania
Minimalna ilość zamówienia: 1
Cena: $0.2~$100
Warunki płatności: T/T&L/C
Możliwość zaopatrzenia: 1000 tys./miesiąc
Szczegóły produktu
Podkreślić:

Podwójna soczewka wypukła 10/5

,

podwójna soczewka wypukła 10/5 0

,

005 mm
Application Area: Latarka punktowa projektora
Customized Support: OEM, ODM
Usage: Optyczny
Structure: soczewka meniskowa
Shape: Sferyczna
Material: szkło optyczne
Focal Length: ZWYCZAJ
Coating: na żądanie
Diameter: 25 mm
Diameter Tolerance: +/-0,005 mm
Surface Accuracy: N=1~0,5
Centerthickness Tolerance: +/- 0,001 mm
Focal Length Tolerance: +/- 1%
Surface Quality: 10/5~60/40
Application Area: Obrazowanie, oświetlenie, laser itp
Interface Type: Canon EF-S
Centerthickness: 5 mm
Width Tolerance: +/-0,01 mm
Style: antyczny
Operatingtemperature: -20 do 70 °C
Filter Ring Color: Czarny, srebrny, złoty
Coating Choice: zielony
Refractiveindex: 1,52
Focal Length: 150mm
Opis produktu
0.005mm Podwójna wyrzutnia
Precyzyjnie zaprojektowane podwójne soczewki wypukłe o bardzo ciasnych tolerancjach dla wymagających zastosowań optycznych w obrazowaniu, oświetleniu i systemach laserowych.
Specyfikacje
MateriałyBK7 lub inne szkło optyczne, kwarc, szafir, Ge, Si, ZnSe, CaF2 itp.
Średnica1.5~300 mm
RadiuszR0,8 mm-∞
Długość ogniskowa-30000 mm~+30000 mm
Tolerancja grubości środka+/- 0,01 mm
Tolerancja średnicy+/- 0,005 mm
Tolerancja długości ogniska+/-1%
Dokładność powierzchniN=1~3
NieprawidłowośćΔN=0,1~0.5
Decentry3'~1'
Jakość powierzchni10/5~60/40
PowierzchniaNa żądanie
Obszar zastosowaniaObrazowanie, oświetlenie, laser itp.
Precision double convex lens with detailed surface inspectionDouble convex lens showing optical clarity and surface quality
Specjalistyka: opanowanie skali mikronowej
W centrum wysokiej wydajności optycznej konstrukcji jest wymóg fizycznej spójności.osiągające tolerancję średnicy ±0.005 mm.
  • Dlaczego 5 mikronów ma znaczenie:W zestawach soczewek wieloelementarnych lub w obudowach mikrooptycznych odchylenie nawet 20 μm może powodować mechaniczny nachylenie lub decenter, prowadząc do ciężkiej śpiączki i astigmatyzmu.Nasze sterowanie pod mikronem zapewnia "doskonałe dopasowanie" do wysokiej klasy endoskopów medycznych i łączenia włókien laserowych.
  • Optymalizacja symetryczna:Nasze soczewki podwójnie wypukłe są wypolerowane do nieregularności ΔN = 0,1 ~ 0.5, zapewniając, że front fali pozostaje niezakłócony w całej przejrzystej aperturze.
Doświadczenie: zoptymalizowane do obrazowania 1:1 i dalej
Nasz zespół inżynierów wykorzystuje wieloletnie doświadczenie w zastosowaniu soczewek DCX do rzeczywistych wyzwań.1 obrazowanie (systemy skończone konjugaty).
  • Wgląd w aplikacje:Dla inżynierów projektujących systemy przekaźników lub ustawienia powiększania obrazu, nasze soczewki DCX zapewniają symetryczne rozkład mocy niezbędny do zminimalizowania aberacji i zniekształceń kulistych.
  • Wszechstronność materiału:Niezależnie od tego, czy potrzebujesz N-BK7 do światła widzialnego, UV Fused Silica do inspekcji półprzewodników, czy ZnSe do wykrywania ciepła IR, nasz proces produkcyjny utrzymuje tę samą ±0.Dokładność 005 mm na wszystkich podłogach.
Wiarygodność: Zweryfikowana dokładność (metrologia i zgodność)
Zaufanie budowane jest poprzez przejrzystość.
  • Interferometryczna walidacja:Każda precyzyjna partia jest sprawdzana za pomocą interferometrów Zygo, zapewniając, że moc powierzchni (N) i nieregularność (ΔN) spełniają dokładnie plan optyczny.
  • Doskonałość koncentracji:Dzięki tolerancjom do 1 min łuku, eliminujemy problemy z odchyleniem wiązki, które nękają optyki produkowane masowo.
  • Pełna identyfikowalność:Z każdą przesyłką dostarczamy kompleksowe sprawozdania z inspekcji (obejmujące średnicę, CT i długość ogniskową) oraz krzywe powłoki, zapewniając bezproblemowy proces kontroli jakości.
Precision optical lens manufacturing processOptical lens quality control inspectionDouble convex lens surface measurementOptical lens testing and validationPrecision lens assembly and alignmentOptical component manufacturing facilityHigh-precision lens polishing equipmentAdvanced optical manufacturing technology1.5mm to 300mm optical lens design, BK7 dichroic optical filter
Częste pytania
Dlaczego tolerancja średnicy ± 0,005 mm jest kluczowa dla systemów wieloelementarnych?
W skomplikowanych układach optycznych, takich jak obiektywy obrazowania o wysokiej rozdzielczości, nawet niewielki nachylenie mechaniczne lub rozproszenie może prowadzić do znacznej śpiączki i astigmatyzmu.Tolerancja 005 mm zapewnia precyzję "prasowania" w beczce obiektywu, eliminując konieczność ręcznego wyrównania (shimming) i zapewniając, że oś optyczna obiektywu DCX pozostaje idealnie skoncentrowana.
Jak utrzymać konsekwencję ogniskowej w granicach ±1%?
Długość ogniskowa jest funkcją promieni powierzchni i grubości środka (CT).01 mm i wykorzystując wysoce precyzyjne polerowanie CNC w celu utrzymania spójności promieniaW przypadku czujników przemysłowych, w których wymagane jest stałe powiększanie na tysiące jednostek, jest to niezbędne.
Jakie są wyzwania związane z polerowaniem soczewek podwójnej wypukłości o małym promieniu (R0,8 mm)?
Niewielkie promienie tworzą strome zbocza powierzchni, które trudno jest jednolicie polerować.Wykorzystujemy Polerowanie podotwór i niestandardowe narzędzia szlifujące diamentowe, aby zapewnić dokładność powierzchni (N = 1 ~ 3) i nieregularność (ΔN = 0.1~0.5) są utrzymywane aż do przejrzystej przysłony, zapobiegając "przekręcaniu krawędzi", które może pogorszyć jakość obrazu peryferyjnego.
Jak sprawdzić nieregularność powierzchni (ΔN) na symetrycznej soczewce DCX?
W przypadku soczewek DCX każda strona jest testowana indywidualnie w stosunku do kuli odniesienia.1 wskazuje, że lokalne odchylenie od idealnego kształtu kulistego jest mniejsze niż 1/10 obrzeża, gwarantując niemal idealny front fali.
Czy możecie dostarczyć "Scratch-Dig 10/5" do zastosowań laserowych o dużej mocy?
Tak, dla soczewek DCX klasy laserowej oferujemy 10/5 jakości powierzchni.potencjalnie prowadzące do uszkodzeń wywołanych przez laser (LIDT)Jest to niezbędne do skupiania impulsów o wysokiej mocy w przemysłowym cięciu laserowym i chirurgii medycznej.
Jaki podłoże wybrać do soczewki DCX w środowisku o wysokiej temperaturze?
Jeśli system jest poddawany wstrząsowi cieplnemu, preferowany jest szafir lub roztopiony krzemionka.natomiast stopiony krzemionka zapewnia niemal zerowy współczynnik rozszerzenia termicznego (CTE)W przypadku standardowego obrazowania widocznego, BK7 (K9) pozostaje najbardziej opłacalnym rozwiązaniem ze względu na jego doskonałą jednorodność i odporność chemiczną.
Czy oferujecie specjalne powłoki antyrefleksyjne dla tych precyzyjnych soczewek?
Zapewniamy niestandardowe osadzanie cienkiej folii w oparciu o docelową długość fali.Każda przesyłka zawiera krzywą spektrophotometru do weryfikacji wydajności powłoki.
