Soczewka ze szkła optycznego BK7

Jakość Soczewka ze szkła optycznego BK7 fabryka
Jakość Soczewka ze szkła optycznego BK7 fabryka
Specyfikacja produktu
Miejsce pochodzenia: Chiny
Nazwa marki: Advance
Certyfikacja: ROHS\Reach
Numer modelu: Jako Wymagania
Minimalna ilość zamówienia: 1
Cena: $0.2~$100
Warunki płatności: T/T&L/C
Możliwość zaopatrzenia: 1000 tys./miesiąc
Szczegóły produktu
Podkreślić:

Soczewka ze szkła optycznego 0

,

001 mm 60/40 BK7

,

soczewka ze szkła optycznego bk7 60/40 0
Customized Support: OEM, ODM
Usage: Optyczny
Shape: Sferyczna
Material: szkło optyczne
Focal Length: ZWYCZAJ
Coating: na żądanie
Diameter: 25 mm
Diameter Tolerance: +/-0,005 mm
Surface Accuracy: N=1~0,5
Centerthickness Tolerance: +/- 0,001 mm
Focal Length Tolerance: +/- 1%
Surface Quality: 10/5~60/40
Centerthickness: 5 mm
Width Tolerance: +/-0,01 mm
Style: antyczny
Operatingtemperature: -20 do 70 °C
Refractiveindex: 1,52
Focal Length: 150mm
Opis produktu
BK7 Soczewka ze szkła optycznego
Specjalistyka: wszechstronna inżynieria materiałowa

Nasze soczewki optyczne są zaprojektowane do wykonywania w całym spektrum elektromagnetycznym.zapewnienie optymalnej transmisji i stabilności termicznej.

  • Widoczne i NIR:Wysokiej klasy BK7 (K9) i szkło optyczne dla opłacalnych obrazów o wysokiej jasności.
  • UV i wysoka moc:Premium Quartz (Fused Silica) i CaF2 dla lepszej przejrzystości UV i odporności na uszkodzenia laserowe.
  • Infraczerwień (IR):Precyzyjnie mielonego germanium (Ge), krzemu (Si) i selenku cynku (ZnSe) do zastosowań w zakresie obrazowania termicznego i lasera CO2.
  • Ekstremalna trwałość:Substraty z szafirem do trudnych warunków wymagających odporności na zadrapania i wysokiej przewodności cieplnej.
Specyfikacje techniczne
Parametry Specyfikacje
Materiały BK7 lub inne szkło optyczne, kwarc, szafir, Ge, Si, ZnSe, CaF2 itp.
Średnica 1.5~300 mm
Radiusz R0,8 mm-∞
Długość ogniskowa -30000 mm~+30000 mm
Tolerancja grubości środka ± 0,01 mm
Tolerancja średnicy ± 0,005 mm
Tolerancja długości ogniska ± 1%
Dokładność powierzchni N=1~3
Nieprawidłowość ΔN=0,1~0.5
Decentry "~ 1"
Jakość powierzchni 10/5~60/40
Powierzchnia Na żądanie
Obszar zastosowania Obrazowanie, oświetlenie, laser itp.

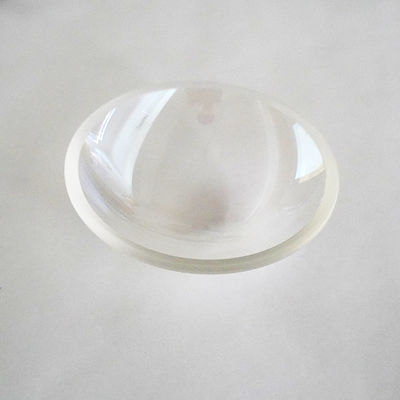

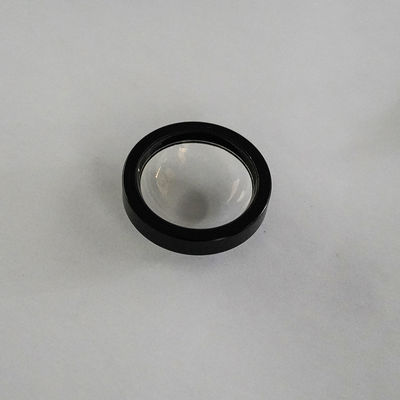

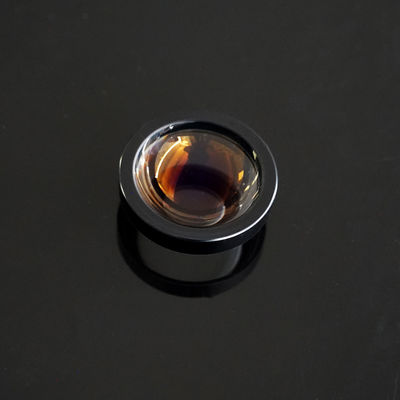

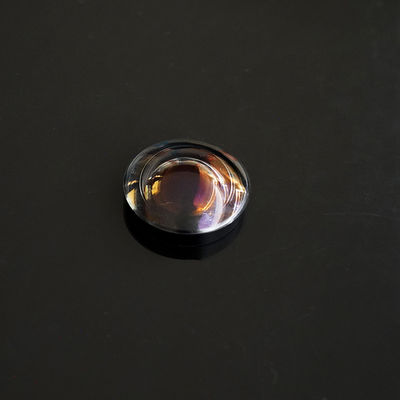

BK7 Optical Glass Lens product display BK7 Optical Glass Lens close-up view
Doświadczenie: Rozwiązania aplikacyjne dla wielu branż

Nasze soczewki to nie tylko komponenty, ale rozwiązania dla światowych przemysłów.

  • Systemy obrazowania:Soczewki o wysokiej rozdzielczości z nieprawidłowością ΔN = 0,1 do endoskopii medycznej i widzenia maszynowego.
  • Technologia laserowa:Specjalne powłoki i podłoża (ZnSe/Kwarc), zdolne do wytrzymania wysokich gęstości mocy szczytowej.
  • Oświetlenie precyzyjne:Wykorzystuje się do tego urządzenie urządzenia do pomiaru promieniowania, które mają być wyposażone w urządzenia do pomiaru promieniowania.
Niezawodność: zapewnienie jakości i powłoka

Usługi powlekania na zamówienie (na życzenie):Każda soczewka może być zoptymalizowana za pomocą dopasowanych powłok cienkich folii, w tym BBAR (Broadband Anti-Reflection), V-Coat dla określonych linii laserowych i Diamond-Like Carbon (DLC) dla wytrzymałych okien IR.

Ścisła metrologia:
  • Badania interferometryczne:Sprawdzamy nieregularność powierzchni (ΔN) za pomocą najnowocześniejszych interferometrów Zygo.
  • Pełna identyfikowalność:Każdej partii towarzyszy szczegółowy raport z inspekcji zawierający szczegółowe informacje dotyczące dokładności wymiarów i charakterystyki widma.
  • Globalna zgodność:Wszystkie materiały są zgodne z RoHS i REACH, spełniając międzynarodowe normy ochrony środowiska i bezpieczeństwa.
Optical lens manufacturing process Quality control inspection Lens coating facility Advanced metrology equipment Precision lens assembly Lens testing laboratory Finished optical lenses Lens packaging and shipping 1.5mm to 300mm Optical Lens Design, BK7 Dichroic Optical Filter
Częste pytania
P1: Jak osiągnąć tolerancję średnicy ± 0,005 mm dla małych soczewek?
Osiągnięcie precyzji na poziomie mikronów wymaga połączenia wysokiej stabilności szlifowania CNC i ściśle kontrolowanej temperatury otoczenia w naszym zakładzie.Wykorzystujemy specjalistyczne urządzenia do centryzacji mikrooptycznej, aby zapewnić zarówno dokładność wymiarową, jak i minimalny decenter (do 1").
P2: Jakie znaczenie ma "nieprawidłowość ΔN = 0,1~0,5"?
Podczas gdy dokładność powierzchni (N) odnosi się do całkowitego odchylenia mocy, nieregularność (ΔN) mierzy lokalną zmienność lub "gładkość" powierzchni soczewki.1 oznacza prawie idealną powierzchnię kulistą, który jest niezbędny do obrazowania ograniczonego dyfrakcją i systemów laserowych o dużej mocy w celu zapobiegania zniekształceniu wiązki i gorącym punktom.
P3: W przypadku materiałów IR, takich jak germanium (Ge) i ZnSe, jak zarządzać jakością powierzchni?
Kryształy IR są zazwyczaj miększe i bardziej kruche niż szkło BK7.Zapobiega to uszkodzeniom pod powierzchnią i zapewnia wysoką wydajność transmisji w zakresie od 8 μm do 12 μm.
P4: Czy można produkować soczewki o niezwykle krótkim promieniu (R0,8 mm)?
Nasza linia produkcyjna jest zoptymalizowana do optyki o wysokiej krzywiźnie.W promieniu 8 mm wymagane są specjalnie wykonane narzędzia diamentowe i precyzyjne monitorowanie interferometryczne w celu zapewnienia, że odległość ogniskowa pozostaje w zakresie określonej tolerancji ± 1%.
P5: Kiedy należy określić CaF2 (fluorek wapnia) zamiast kwarcu?
Podczas gdy kwarc jest doskonały dla promieniowania UV, CaF2 jest preferowany, gdy aplikacja obejmuje od UV próżni (180 nm) do średniej podczerwieni (7 μm).CaF2 ma niski wskaźnik załamania i niską aberację chromatyczną, co czyni go idealnym dla wysokiej klasy apokromatycznych obiektywów.
P6: W jaki sposób zapewnia się trwałość powłok na substratach szafirowych?
Sapphire jest wyjątkowo twardy (9 w skali Mohs). Aby zapewnić przyczepność powłoki, używamy technologii osadzania z pomocą jonów (IAD).tworzenie powłoki tak wytrzymałej jak sam podłoż, zdolne do przejścia ciężkich testów ścierania i wilgotności.
P7: Czy zapewniacie certyfikację odległości ogniskowej i dokładności powierzchni?
Każde precyzyjne zamówienie może być dostarczone z raportem metrologicznym.Wykorzystujemy interferometry Zygo NewView do topografii powierzchni i automatyczne mierniki ogniskowej, aby sprawdzić, czy każdy parametr od wartości N do grubości środka spełnia dokładnie plan.
